蝶閥我們常叫它是蝶形活門。蝶閥的結構簡單，體積小，是由少數的零件所組成的調節閥，所以它的重量輕。作為流量控制使用的要求，蝶閥要正確的選擇閥門的類型和尺寸。它的原理結構比較適合制作大口徑閥門。蝶閥也是一種廣泛應用的閥門，同時也可以應用與熱電站的冷卻水系統。蝶閥在管道上能起切斷介質和控制水流的作用。它的開閉件的形狀是一個圓盤形的碟板，在閥體里面是圍繞著自身的軸線來旋轉，這樣可以達到自我調節的目的。

　　一、 基本的功能介紹：

　　通常在全開或者全關時，蝶閥都是小于90°，蝶閥自身是沒有自鎖的功能，所以我們?yōu)榱四芄潭ǖ宓奈恢?，一般會在閥桿上加裝蝸輪減速器。選用蝸輪減速器的目的不僅僅可以讓蝶板具有自鎖的能力，也可以讓它任意停在需要的位置上，改善閥門的操作性能。閥桿是帶動蝶閥的，當它轉過90°時可以一次性的完成開閉，改變偏轉角度可以控制介質的流量。大型蝶閥采用了鋼板焊接制造，大部分是用在高溫介質的煤氣管道與煙風道。一般工業性的工程所專用的高溫蝶閥必須有耐高溫的特點，所以在壓力高的范圍內也相對的更加受用。

　　二、 如何選擇蝶閥：

　　電動調節蝶閥是電動調節閥門和電動閥中的其中一種。在選用時應該注意到的規則，對于多回轉類明桿閥門，安裝電動閥門是不適合的。電動裝置空心輸出軸的內徑必需大于明桿閥門的閥桿外徑。所以，閥門電動裝置的正確選取，對防止超負荷的現象是有著非常重要的抉擇點。

　　電動蝶閥的裝置主機結構有兩種類型，一個是不需要推力盤的，它可以通過推力盤里的閥桿螺母轉換成所需的輸出推力，可以直接的輸出力矩：另一種就是需要推力盤才可以輸出的電動蝶閥。 電動裝置輸出的力矩是閥門操作最大力矩的1.2-1.5倍。

　　三、蝶閥的優劣：

　　優勢：(1)蝶閥的外形小巧，結構簡單，而且輕便，非常適合用在口徑大的閥門。

　　(2)啟閉的速度快，力矩也小，由于轉軸兩側蝶板所受介質作用大致上是相等，產生的轉矩方向是相反的，所以相對來說是比較省力的，受到介質的阻力小方便操作，自我的調節能力也高。

　　(3)在低壓的情況下，蝶閥也能達到很好的密封效果。它的密封面料基本上所采用的是塑料或者橡膠，所以在低壓下也能實現較好的密封性能。

　　(4)蝶閥的操作可以選用氣動、電動、手動或者液壓的方式。

　　(5)在安裝方面，蝶閥是簡單、方便的。

　　缺陷：蝶閥按照連接形式分為對夾式連接和法蘭連接。它的密封形式也是分為按密封形式可軟密封型和硬密封型兩種。蝶閥的使用受到的壓力和承受工作溫度的范圍小。

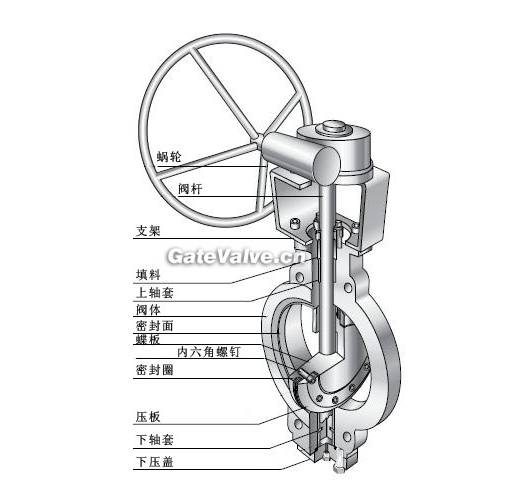

　　四、蝶閥的結構組織圖：

　　五、蝶閥工作原則：

　　調節流量一般選用蝶閥，因為在管路中它所承受的壓力損失大，大約算起來是閘閥的三倍，所以在選擇蝶閥時應該考慮到蝶板能承受到管路介質壓力的強度，還應該考慮路管系統在承受壓力時帶來損失的影響。

蝶閥的結構形體相對來說比較小，有著良好的控制性，并且啟閉的速度也比較快。選擇蝶閥作為控制流量來使用時，要正確的選擇蝶閥的類型和規格，這是相當重要的，這也能使它有效、妥當?shù)墓ぷ鳌?/span>

　　蝶閥也稱為是翻板閥，比較實用，運用的范圍也比較廣泛。在石油、化工、水的處理、煤氣等一般工業性的工程里都能恰當?shù)倪\用到蝶閥。
