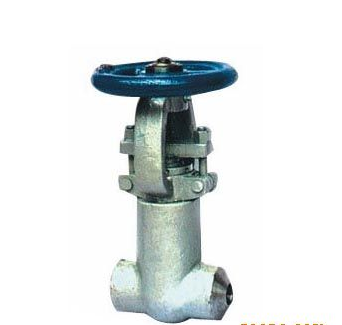

電站閘閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
電站閥門也稱電站專用閥門，電站閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的國標型.其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲(網)。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。
電站閘閥的適用范圍：
電站閘閥主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。
電站閘閥的應用范圍：
電站閘閥廣泛用于鋼鐵、冶金、化工行業及電力、能源發電廠等設施。
電站閘閥的結構特點：
1、中部無閥蓋壓力自緊式連結
2、閘板為要楔式彈性單閘板或楔式雙閘板結構
3、閘板/閥座雙面堆焊鉆基硬質合金
4、抗高溫蠕變?cè)O(shè)計
5、閥桿采用滲氮型沉淀硬化不銹鋼
6、有手動、齒輪(傘形齒輪和正齒輪)傳動、電動
【電站閘閥零件材料】
|
電站閘閥零部件材料 |
|
||||
|
型號 |
材料 |
|
|||
|
閥體、閥蓋 |
閘板 |
閥座 |
閥桿 |
|
|
|
Z961Y-P54100V |
鉻鉬釩鋼 |
鉻鉬釩鋼堆焊鈷鉻鎢 |
鉻鉬釩鋼堆焊鈷鉻鎢 |
滲氟鋼 |
|
|
Z961Y-P54140V |
|
||||
|
Z961Y-P54170V |
|
||||
【電站閘閥性能參數】
|
電站閘閥主要性能參數 |
|||
|
型號 |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
Z961Y-P54100V |
10 |
≤540 |
水、蒸汽等 |
|
≤570 |
|||
|
Z961Y-P54140V |
14 |
≤540 |
|
|
≤570 |
|||
|
Z961Y-P54170V |
17 |
≤540 |
|
|
≤570 |
|||
【電站閘閥外形尺寸】
|
電站閘閥主要外形及結構尺寸 |
|||||||
|
DN |
L |
d |
H |
L1 |
D0 |
轉矩/N·m |
重量/kg |
|
125 |
600 |
100 |
1036 |
- |
- |
970 |
308 |
|
150 |
700 |
155 |
1392 |
1052 |
305 |
1800 |
500 |
|
175 |
759 |
175 |
1485 |
1052 |
305 |
2700 |
664 |
|
225 |
850 |
200 |
1650 |
1052 |
305 |
2700 |
867 |
|
250 |
900 |
222 |
1795 |
1154 |
458 |
1800 |
1203 |
|
300 |
1254 |
294 |
2080 |
1154 |
458 |
2000 |
2125 |
|
|
|||||||
