【美標二片式球閥介紹】

　　 美標二片式球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于石油化工城市給排水等要求嚴格切斷的工況

　　【美標二片式球閥特點】

　　1. 流體阻力小，其阻力系數與同長度的管段相等。

　　2. 結構簡單、體積小、重量輕。

　　3. 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

　　4. 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

　　5. 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

　　6. 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

　　7. 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

　　【美標二片式球閥零件材料】

　　【美標二片式球閥性能參數】

　　設計制造：按ANSI B16.34 檢驗測試：按API598

　　結構長度：按GB/T 15188.3-94

　　工作壓力：1000PSI (7MPa)

　　溫度范圍：MF-40~232℃ -40~500℉

　　MP-40~300℃ -40~572℉

　　適用介質：(C)水、油品、氣(P)硝酸類 (R) 醋酸類

　　螺紋標準：BSP、BSPT、NPT、DIN259/2999、ISO7/1-1982、ISO228/1-1982、RP、RC

　　產品規格：1/4″~4″

　　材料標準：(C)ASTM A216-WCB、DIN1.619(P) (R)CF8(304)、DIN1.4308;CF8M(316)、DIN 1.4408

　　其他說明：(C)(P)球體、閥桿采用SS304。本公司還可提供ASTM A351-CF3M(316L)、DIN1.4404及雙相不銹鋼、蒙乃爾等材料。

　　【美標二片式球閥外形尺寸】

　　注：二片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架和鎖定裝置。

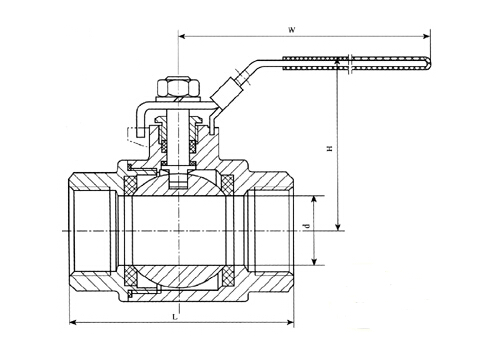

　　【美標二片式球閥結構圖】
