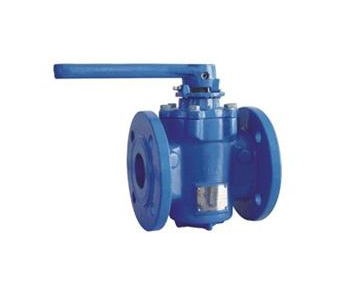

X47偏心旋塞閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
X47偏心旋塞閥介紹
X47偏心旋塞閥的偏心密封設計，較傳統旋塞閥大大降低了操作扭距，且大限度地減少了密封面的磨損，延長了閥門的使用壽命。矩形直通流道，水頭損失小，流量調節線性佳。適用于城市污水、工業污水、泥漿及清水等工作環境，作為截流或調節裝置使用.
X47偏心旋塞閥特點：
1、雙偏心設計，低磨擦開啟和關閉，確保零泄漏。
2、含鎳90%，3mm厚的堆焊閥座，或高性能樹脂閥座，能滿足多種的耐腐蝕要求。
3、V型組合密封圈，可在不卸下操作機的情況下進行更換。
4、密封膠加注口設計，可延長閥門使用周期。
5、閥軸承為自潤滑脂，對閥軸磨損很小。
6、閥蓋和閥體用O形圈密封，螺栓數量減少，方便維修。
7、理想的線性曲線，可作為調節閥使用。
8、提供閥門進出壓力表接頭，方便用戶控制和測定流量。
9、直通流道，圓柱形閥體設計，沉積物不容易規程。
10、開度顯示和開度記憶，方便用戶操作。
11、可配置手動、電動、氣動操作機。
12、旋塞體模壓熱包膠，無橡膠脫落和沖刷腐蝕的擔憂
X47偏心旋塞閥技術參數：
公稱通徑DN：50～800mm
公稱壓力PN：1.0Mpa 、1.6Mpa
工作溫度：0-80℃
強度試驗壓力：1.5MPA 、2.4MPA
密封試驗壓力：1.1MPA、 1.75MPA
適用介質：污水、原水、清水、空氣、油(MBR)
驅動方式：蝸輪傳動、電動、氣動等
X47偏心旋塞閥外形尺寸：
|
公稱通徑DN（mm） |
尺寸 |
||||||
|
L |
D |
D1 |
D2 |
□S |
Z-∮d |
H1 |
|
|
50 |
170 |
160 |
125 |
100 |
32 |
4-∮18 |
315 |
|
65 |
220 |
180 |
145 |
120 |
36 |
4-∮18 |
360 |
|
80 |
250 |
195 |
160 |
135 |
46 |
4-∮18 |
455 |
|
100 |
300 |
215 |
180 |
155 |
50 |
8-∮18 |
500 |
|
125 |
350 |
245 |
210 |
185 |
55 |
8-∮18 |
510 |
|
150 |
400 |
280 |
240 |
210 |
60 |
8-∮23 |
605 |
|
200 |
480 |
335 |
295 |
265 |
60 |
8-∮23 |
760 |
|
250 |
530 |
390 |
350 |
320 |
85 |
12-∮23 |
800 |
|
300 |
610 |
440 |
400 |
368 |
100 |
12-∮23 |
820 |
