減壓穩壓閥Y416-10/16
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
減壓穩壓閥Y416-10/16概述：
Y416X減壓穩壓閥的調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。本系列減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。
減壓穩壓閥Y416-10/16特點：
由于采用了閥后壓力反饋機構，工作中既減動壓、也減靜壓，既可水平安裝，也可垂直安裝。在高層建筑冷熱供水系統中完全可以代替分區供水中的分壓水箱，在氣壓罐和變速泵供水系統中，是解決高層底部供水壓力大的理想產品。安裝此閥可實現低壓、等壓供水，可節水、節能、減小噪音和延長管路及衛生器具的使用壽命。安裝此閥可簡化供水系統中的設備，可降低工程造價。此閥更換部分零件，還可應用在工業生產中需要減壓的場合。如：壓縮空氣、低溫蒸氣、油類等。
減壓穩壓閥Y416-10/16流量系數（Cv）:
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
減壓穩壓閥Y416-10/16主要零部件材料 :
|
零件名稱 |
Y416直接作用彈簧薄膜式減壓穩壓閥零件材料 |
|
閥體 閥蓋 底蓋 |
HT200、WCB |
|
閥座 |
2Cr13 |
|
閥瓣 |
2Cr13 |
|
閥桿 |
2Cr13 |
|
缸套 |
2Cr13/25(鍍硬鉻) |
|
活塞 |
2Cr13 |
|
O型圈 |
丁腈橡膠 |
|
密封圈 |
丁腈橡膠 |
|
膜片 |
夾織物丁腈橡膠 |
|
調節彈簧 |
60Si2Mn |
減壓穩壓閥Y416-10/16性能參數:
|
Y416減壓穩壓閥公稱壓力(Mpa) |
1.0 |
1.6 |
2.5 |
|
殼體試驗壓力(Mpa)* |
1.5 |
2.4 |
3.75 |
|
密封試驗壓力(Mpa) |
1.0 |
1.6 |
2.5 |
|
最高進口壓力(Mpa) |
1.0 |
1.6 |
2.5 |
|
出口壓力范圍(Mpa) |
0.2-0.8 |
0.2-1.0 |
0.4-1.6 |
|
壓力特性偏差(Mpa)△P2P |
GB12244-1989 |
||
|
流量特性偏差(Mpa)P2G |
GB12244-1989 |
||
|
滲漏量 |
0 |
||
|
工作溫度 |
0℃-80℃ |
||
|
*：殼體試驗不包括膜片、閥蓋 |
|||
減壓穩壓閥Y416-10/16安裝維護說明：
1.供水管道有機械污物時閥前應安裝過濾器。
2.調整壓力需在靜壓狀態下進行，順時針?lè)较蛐D(zhuǎn)調節螺桿，閥后壓力增加，逆時針?lè)较蛐D(zhuǎn)閥后壓力降低，調好所需壓力將鎖母堅固。如果調壓過程中閥后壓力超過設定值，需將閥后壓力泄掉，重新調整。
3.在管網中安裝時，應注意水流方向與閥體箭頭一致。
4.此閥可水平安裝亦可垂直安裝其性能不變,但位置要方便維修。
5.如發現減壓閥不減靜壓時，可將閥前截門連續開關數次沖洗截流口，如無效再檢查膜片、密封墊和“O”型圈有無損壞。
6.如安裝在不經常使用的管路系統。應每三個月通水試壓一次。
減壓穩壓閥Y416-10/16結構圖：
減壓穩壓閥Y416-10/16主要連接尺寸：
|
公稱通徑DN |
外 形 尺 寸 |
||
|
L |
H |
Hl |
|
|
15 |
160 |
265 |
100 |
|
20 |
160 |
265 |
100 |
|
25 |
180 |
285 |
110 |
|
32 |
200 |
285 |
110 |
|
40 |
220 |
320 |
120 |
|
50 |
250 |
320 |
120 |
|
65 |
280 |
335 |
140 |
|
80 |
310 |
425 |
165 |
|
100 |
350 |
445 |
185 |
|
125 |
400 |
590 |
225 |
|
150 |
450 |
625 |
260 |
|
200 |
500 |
680 |
280 |
|
250 |
650 |
855 |
335 |
|
300 |
800 |
935 |
385 |
|
350 |
850 |
1015 |
430 |
|
400 |
900 |
1095 |
455 |
|
450 |
900 |
1165 |
500 |
|
500 |
950 |
1205 |
525 |

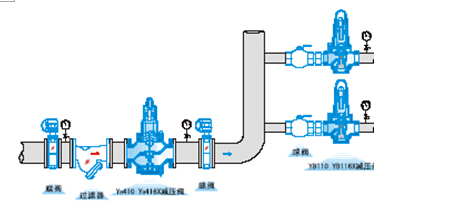

減壓穩壓閥Y416-10/16安裝示意圖:
