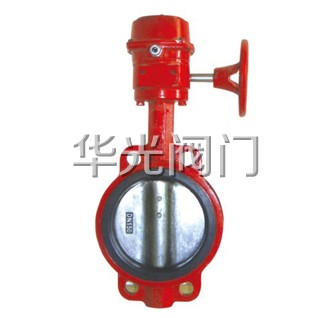

對夾式信號蝶閥XD371X-10/16
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
XD371X-10/16對夾式信號蝶閥介紹
消防信號蝶閥系列產品是蝶閥加裝信號反饋裝置，信號反饋裝置是閥門手動裝置的基礎上了電氣開關箱，內置微動開關、凸輪、連線板、電纜進口和結構件。開向和關向各有一個微動開關，閥門開到位關到位和開到位時能提供一個電信號。信號蝶閥是消防工程自動噴水滅火系統的重要配套附件。華光閥門生產的消防專用信號蝶閥可明白無誤的顯示出閥門開關狀態，具有直觀、清晰、可靠的反映出消防系統中的工作狀態，所以廣泛、大量的適用于消防系統中。
XD371X-10/16對夾式信號蝶閥用途
XD371X-10、XD371X-16 型對夾式信號蝶閥適用于消防系統中控制閥門，要求常開的場合，當閥門開或關到指定位置時，閥門上的信號裝置便可發出信號送至消防檢測中心可以顯示出蝶閥開啟或關閉，以防止閥門誤關閉而影響自動噴水滅火功能。
XD371X-10/16對夾式信號蝶閥結構特點
1.小巧輕便，容易拆裝及維修，并可任意位置上安裝
2.結構簡單，緊湊90°運轉啟閉迅速
3.操作扭矩小，省力輕巧
4.達到完全密封，氣體試驗泄漏為零
5.選擇不同零總件材質，可適用多種介質
6.流量特性趨于直線，調節性能好
7.啟閉試驗次數多達上萬次，壽命長
凡使用閘閥、截止閥、旋塞、膠管閥及隔膜閥的管路上，特別在高層建筑消防系統及需要顯示閥門開關狀態的管線系統上，均可用該閥替換。

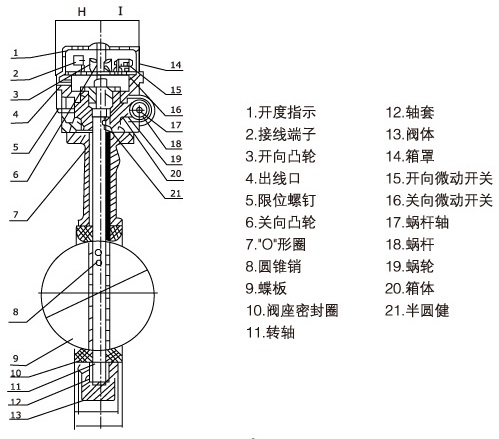

XD371X-10/16對夾式信號蝶閥結構圖：
XD371X-10/16對夾式信號蝶閥主要零件材料：
|
型號 |
閥體 |
蝶板 |
閥桿 |
閥座密封圈 |
|
XD371X-10 |
QT450，HT200 |
QT450,304 |
2Cr13 |
丁腈橡膠 |
|
XD371-16
|
XD371X-10/16對夾式信號蝶閥主要性能參數
|
公稱通徑DN |
50～250 |
mm |
|
|
|
公稱壓力PN |
1.0 |
1.6 |
MPa |
|
|
殼體試驗壓力 |
1.5 |
2.4 |
|
|
|
密封試驗壓力 |
1.1 |
1.76 |
|
|
|
適用溫度℃ |
15～250 |
|
||
|
適用介質 |
淡水、污水、海水、空氣、蒸汽、食品、各種油類、酸類、鹽類等 |
|
||
|
|
||||
|
微動開關容量 |
AC 220V 1A DC 30V 0.5A |
|
||
XD371X-10/16對夾式信號蝶閥的外形尺寸
|
公稱通徑DN(mm) |
尺寸 |
|||
|
L |
L1 |
H |
H1 |
|
|
50 |
43 |
135 |
160 |
230 |
|
65 |
46 |
135 |
170 |
250 |
|
80 |
46 |
135 |
180 |
275 |
|
100 |
52 |
160 |
205 |
310 |
|
125 |
56 |
160 |
210 |
330 |
|
150 |
56 |
240 |
220 |
360 |
|
200 |
60 |
240 |
260 |
420 |
|
250 |
68 |
280 |
290 |
500 |
|
300 |
78 |
320 |
325 |
570 |
|
350 |
78 |
320 |
360 |
640 |
|
400 |
102 |
320 |
400 |
700 |
|
450 |
114 |
320 |
450 |
770 |
|
500 |
127 |
320 |
500 |
870 |
|
600 |
154 |
400 |
655 |
1095 |
|
700 |
165 |
400 |
860 |
1425 |
|
800 |
190 |
400 |
895 |
1490 |
