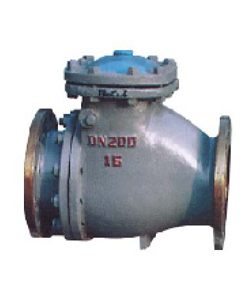

排渣止回閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
排渣止回閥(check valve)：止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。
啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
排渣止回閥的適用范圍：
排渣止回閥主要適用于不超過6.4MPa、工作溫度≤200℃的礦山、冶金、電力、化工、污水排放等行業輸送礦漿、砂漿、污水。
排渣止回閥設計與制造標準
| 設計與制造 | GB/T12236 |
| 法蘭尺寸 | JB/T79GB/T9113 |
| 結構長度 | GB/T12221 |
| 檢驗與試驗 | GB/T13927JB/T9092 |
排渣止回閥性能規范
| 試驗壓力 (MPa) | 公稱壓力 PN(MPa) | |||||||||
| 2.5 | 4.0 | 6.4 | 10.0 | 16 | 20 | 25 | ||||
| 殼體強度試驗 | 3.75 | 6.0 | 9.6 | 15.0 | 24 | 30 | 38 | |||
| 密封試驗 (液) | 2.75 | 4.4 | 7.0 | 11.0 | 17.6 | 22 | 27.5 | |||
| 密封試驗 (氣) | 0.5～0.7 | |||||||||
| 適用介質 | C | P | R | I | ||||||
| 水、油品、蒸汽 | 硝酸類 | 醋酸類 | 空氣、水 | |||||||
| 適用溫度 (℃) | ≤425 | ≤200 | ≤200 | ≤550 | ||||||
排渣止回閥主要外形尺寸和連接尺寸
| 公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 (mm) | |||||||
| L | H | D | D1 | D2 | b | f | z-Φd | ||
| 2.5 | 50 | 230 | 160 | 160 | 125 | 100 | 20 | 3 | 4-Φ18 |
| 65 | 290 | 175 | 180 | 145 | 120 | 22 | 3 | 8-Φ18 | |
| 80 | 310 | 185 | 195 | 160 | 135 | 22 | 3 | 8-Φ18 | |
| 100 | 350 | 220 | 230 | 190 | 160 | 24 | 3 | 8-Φ23 | |
| 125 | 400 | 248 | 270 | 220 | 188 | 28 | 3 | 8-Φ25 | |
| 150 | 480 | 276 | 300 | 250 | 218 | 30 | 3 | 8-Φ25 | |
| 200 | 550 | 350 | 360 | 310 | 278 | 34 | 3 | 12-Φ25 | |
| 250 | 650 | 410 | 425 | 370 | 332 | 36 | 3 | 12-Φ30 | |
| 300 | 750 | 430 | 485 | 430 | 390 | 40 | 4 | 16-Φ30 | |
| 350 | 850 | 518 | 550 | 490 | 448 | 44 | 4 | 16-Φ34 | |
| 400 | 950 | 560 | 610 | 550 | 505 | 48 | 4 | 16-Φ34 | |
| 500 | 1150 | 618 | 730 | 660 | 610 | 52 | 4 | 20-Φ41 | |
