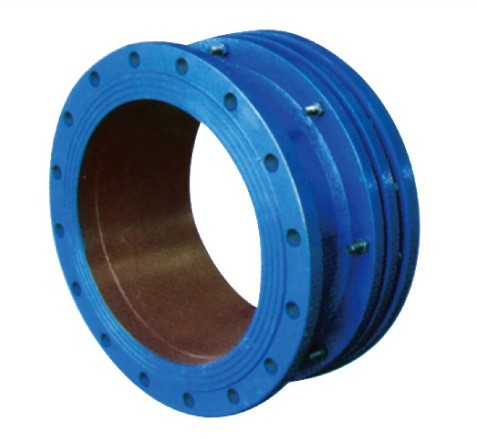

TSX型管道伸縮器
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
TSX型管道伸縮器在一定范圍內可軸向伸縮，也能在一定的角度內克服管道對接不同軸向而產生的偏移，能極大的方便閥門管道的安裝與拆卸。
TSX型管道伸縮器的結構和作用原理：
TSX型管道伸縮器內由伸縮座、密封圈、伸縮管等組成，可在一定范圍內伸縮，以達到現場所需要的連接行度，可隨時調節密封程序，杜絕外泄。
TSX型管道伸縮器的主要零件材料：
|
名稱 |
材料 |
|
伸縮座、伸縮管 |
鑄鐵、碳鋼、不銹鋼 |
|
密封圈 |
天然、丁腈、丁丙橡膠 |
TSX型管道伸縮器的主要性能參數：
|
公稱通徑 |
DN(mm) |
80～2000 |
||
|
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
適用介質 |
水、油品、蒸汽、酸、堿等 |
|||
|
適用溫度 |
≤80℃ |
|||

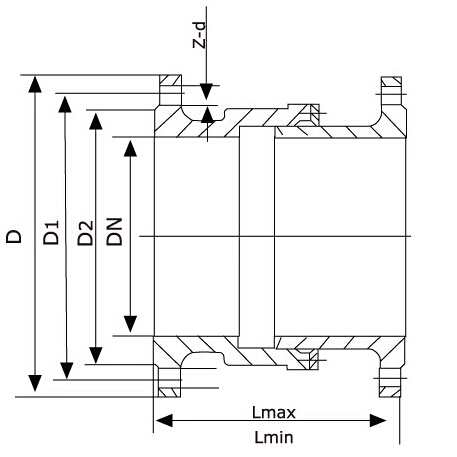

TSX型管道伸縮器的主要外形尺寸：
|
通徑DN(mm) |
最長 |
最短 |
通徑DN(mm) |
最長 |
最短 |
|
80 |
250 |
203 |
600 |
380 |
310 |
|
100 |
250 |
203 |
700 |
420 |
350 |
|
125 |
255 |
203 |
800 |
460 |
390 |
|
150 |
260 |
203 |
900 |
480 |
401 |
|
200 |
305 |
247 |
1000 |
500 |
425 |
|
250 |
310 |
252 |
1200 |
525 |
445 |
|
300 |
315 |
252 |
1400 |
535 |
450 |
|
350 |
328 |
266 |
1600 |
550 |
465 |
|
400 |
340 |
272 |
1800 |
570 |
485 |
|
450 |
340 |
272 |
2000 |
595 |
510 |
|
500 |
350 |
282 |
|
|
|
