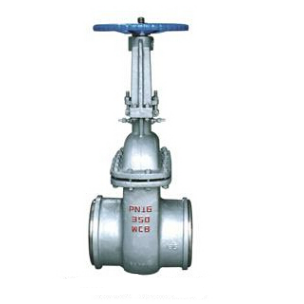

水封/真空閘閥DS/Z64H、DS/Z44H
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
【DS/Z64H、DS/Z44H水封/真空閘閥介紹】
DS/Z64H、DS/Z44H水封/真空閘閥適用于公稱壓力 100MPa，工作溫度 425℃，工作介質為水、蒸汽、油品和非腐蝕氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。
【DS/Z64H、DS/Z44H水封/真空閘閥特點】
1 、閥蓋填料室具有水密封結構，當接口通入壓力 0.6-1MPa 的水時，可使系統與 大氣隔離，保證系統具有良好的氣密性。
2 、 DS/Z 型系列采用雙閘板雙向彈性密封、啟閉靈活、迅速、密封可靠。
3 、產品結構簡單、緊湊合理、檢修方便，使用壽命長
4 、在管路上坐啟閉裝置用，必須處于全開或半開狀態，不得用于調節流量。
5 、閥門連接形式分法蘭、焊接兩種，驅動方式為手動、電動兩種。
6 、 DS 系列水封閥門適用于公稱壓力 ≦10.0MPa ，工作溫度 ≦ 425℃ ，工作介質為水、蒸汽、 油田和非腐蝕性氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。
【DS/Z64H、DS/Z44H水封/真空閘閥零件材料】
|
產品類型
Product type |
零件名稱
Part name |
|||||
|
閥體、閥蓋、支架 B0dy，BOnnet，Yoke
|
閥桿
Valve rod |
閘板、閥瓣、密封面
Walge gate Disc Sealface |
閥座密封面
Seatring seal face |
閥桿螺母
Yoke nut |
填料
Packing |
|
|
碳鋼型(C) Carbon steel
|
WCB 25
|
1Crl3 或2Crl3
|
Crl3型不銹鋼或硬質合金 Sainlesssteelor carbidealloy
|
不銹鋼 Stainlesssteel
|
鋁青銅 Albronze
|
柔性石墨 F18xible graphite
|
|
合金鋼(I)
Alloy steel |
WC6 Cr5M01
|
38CrMoAlA 20CrlM01VA
|
鈷基合金
|
硬質合金
Carbide alloy |
||
【DS/Z64H、DS/Z44H水封/真空閘閥性能參數】
|
公稱壓力（MPa）
|
||||||
|
殼體強度試驗
|
1.0
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
|
密封試驗
|
1.5
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
|
上密封試驗
|
1.1
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
|
氣密封試驗
|
1.1
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
|
適用范圍
|
||||||
|
產品類型
|
適用溫度（℃）
|
適用介質
|
||||
|
碳鋼型
|
≤425
|
水、蒸汽、油品、非腐蝕性氣體
|
||||
|
合金型
|
≤540
|
|||||
【DS/Z64H、DS/Z44H水封/真空閘閥外形尺寸】
|
公稱通徑 DN/mm |
L | α | H | DO | PNl.6/MPa | PN2.5/MPa | ||
| D | D1 | D | D1 | |||||
| 50 | 250 | 37o30' | 334 | 250 | 58 | 50 | 64 | 4g |
| 65 | 270 | 37o30' | 439 | 250 | 75 | 65 | 82 | 67 |
| 80 | 280 | 37o30' | 495 | 300 | 91 | 79 | 95 | 77 |
| 100 | 300 | 37o30' | 575 | 350 | 11O | 97 | 117 | 101 |
| 125 | 325 | 37o30' | 587 | 350 | 136 | 121 | 144 | 126 |
| 150 | 350 | 37o30' | 607 | 350 | 163 | 146 | 172 | 158 |
| 200 | 400 | 37o30' | 740 | 400 | 223 | 202 | 223 | 202 |
| 250 | 450 | 37o30' | 863 | 400 | 278 | 254 | 278 | 254 |
| 300 | 500 | 37o30' | 990 | 400 | 330 | 305 | 330 | 305 |
| 350 | 550 | 37o30' | 1137 | 500 | 382 | 352 | 382 | 352 |
| 400 | 600 | 37o30' | 1523 | 500 | 432 | 399 | 432 | 39g |
| 450 | 650 | 37o30' | 1618 | 600 | 485 | 451 | 485 | 451 |
| 500 | 700 | 37o30' | 1657 | 600 | 535 | 501 | 535 | 499 |
| 600 | 800 | 37o30' | 1746 | 700 | 636 | 601 | 636 | 599 |

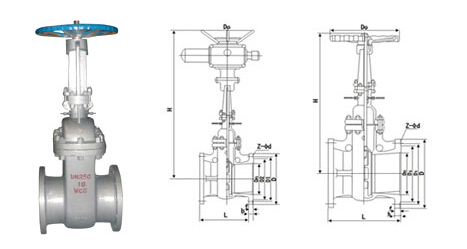

【DS/Z64H、DS/Z44H水封/真空閘閥結構圖】
