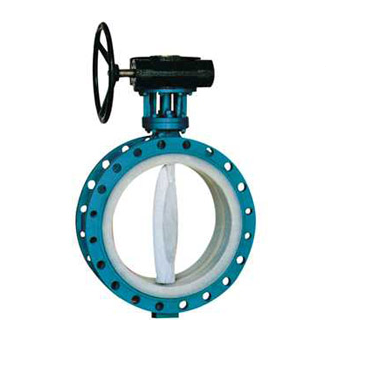

蝸輪襯氟蝶閥D341F46-10/16C
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
D341F46-10/16C蝸輪襯氟蝶閥介紹
D341F46-10/16C蝸輪襯氟蝶閥適用于各種不同類型工業管道中液體和氣體(包括蒸汽)的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。
D341F46-10/16C蝸輪襯氟蝶閥特點
1.中線蝶閥為整個蝶板與閥座在360度圓內同心(中線)，具有雙向密封功能，壓力、流量可自由調節;
2.四級加載彈性密封，絕對保證了閥門內、外的零泄漏;
a.軸頭、蝶板園周連接外的特殊過渡曲線與閥座的合理過盈;
b.軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合。
c.軸的徑向采用O型圈與金屬墊的組合;
d.閥座鑲在有彈性條的閥體槽內;
3.采用可調彈性彈子定位，定位準確，結構簡介。(采用O型圈是為了防止意外泄漏時的安全措施)
D341F46-10/16C蝸輪襯氟蝶閥結構圖
D341F46-10/16C蝸輪襯氟蝶閥性能參數
|
型號 |
D341F46 |
材質 |
鑄鋼 |
|
連接形式 |
法蘭 |
結構形式 |
垂直板式 |
|
適用介質 |
蒸汽 |
壓力環境 |
常壓 |
|
工作溫度 |
常溫 |
標準 |
國標 |
|
流動方向 |
單向 |
驅動方式 |
手動 |
|
零部件及配件 |
執行器 |
用途 |
截止 |
|
類型(通道位置) |
直通式 |
口徑 |
DN40-1000MM |
D341F46-10/16C蝸輪襯氟蝶閥零件材料
|
上下閥體 Body |
閥座 Seat |
閥板 Disc |
填料 Stem Packing |
襯墊 Gasket |
|
鑄鋼WCB 不銹鋼 Stainless Steel 襯F46 Add F46 |
F46 |
鑄鋼WCB 不銹鋼 Stainless Steel 襯F46 Add F46 |
四氟 PTFE |
硅橡膠VITON |

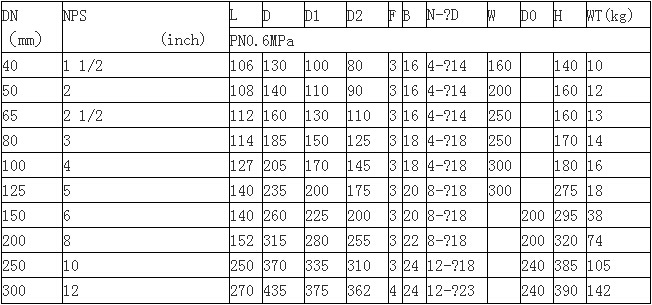

D341F46-10/16C蝸輪襯氟蝶閥外形尺寸
