D43H/F-10(P.R.V)法蘭硬密封/氟塑料密封偏心蝶閥介紹
D43H/F-10(P.R.V)法蘭硬密封/氟塑料密封偏心蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構,被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給 排水和市政建設等工業管道上,作調節流量和載斷流體使用。
D43H/F-10(P.R.V)法蘭硬密封/氟塑料密封偏心蝶閥特點
1、金屬硬密封蝶閥采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、蝶板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長。
4、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小。
5、金屬硬密封蝶閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝。
6、驅動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用。

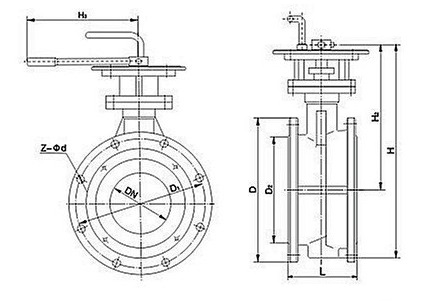

D43H/F-10(P.R.V)法蘭硬密封/氟塑料密封偏心蝶閥結構圖
D43H/F-10(P.R.V)法蘭硬密封/氟塑料密封偏心蝶閥性能參數
連接形式:法蘭 |
公稱通徑:DN40~DN250(mm) |
適用介質:水、油、蒸汽、腐蝕性液體 |
壓力范圍:1.0~6.4MPa |
適用溫度:-20℃~232℃~350℃ |
主體材料:灰鑄鐵、碳鋼、不銹鋼 |
D43H/F-10(P.R.V)法蘭硬密封/氟塑料密封偏心蝶閥零件材料
名稱 |
材料 |
閥體 |
碳鋼、不銹鋼、鉻鉬釩鋼 |
閥板 |
碳鋼、不銹鋼、鉻鉬釩鋼 |
閥桿 |
2Cr13不銹鋼、鉻鉬釩鋼 |
密封圈 |
不銹鋼、聚四氟乙烯 |
填料 |
柔性石墨、聚四氟乙烯 |
D43H/F-10(P.R.V)法蘭硬密封/氟塑料密封偏心蝶閥外形尺寸
通徑 |
主要尺寸 |
1.0-1.6MPa |
2.5MPa |
|||||||||
mm |
lncb |
L |
H |
H1 |
D |
D1 |
A |
Z-φd |
D |
D1 |
A |
Z一φd |
50 |
2 |
108 |
75 |
192 |
165 |
125 |
275 |
4-18 |
165 |
125 |
275 |
4-18 |
65 |
21/2 |
112 |
93 |
218 |
185 |
145 |
275 |
4-18 |
185 |
145 |
275 |
8-18 |
80 |
3 |
114 |
110 |
230 |
200 |
160 |
275 |
8-18 |
200 |
160 |
275 |
8-18 |
100 |
4 |
127 |
140 |
240 |
220 |
180 |
275 |
8-18 |
235 |
190 |
275 |
8-22 |
125 |
5 |
140 |
175 |
290 |
250 |
210 |
362 |
8-18 |
270 |
220 |
362 |
8-26 |
150 |
6 |
140 |
180 |
310 |
285 |
240 |
362 |
8-22 |
300 |
250 |
362 |
8-26 |
