軌道式鋼制球閥GQ47H
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
【GQ47H 型 PN16~PN100 軌道式鋼制球閥介紹】
GQ47H 型 PN16~PN100 軌道式鋼制球閥適用于石油化工、液化石油氣儲存、煉油廠、天然氣、壓縮機系統、油氣輸送管線、輕工、紡織等行業。，傳統的球閥，無論是浮動式或固定式，球體與閥座始終接觸，開關扭矩大，密封面容易損傷，軌道球輪著啟閉時，球體先偏轉-δ角，然后轉動，開關全過程中球體與閥座脫離，故閥座不會被擦傷，并且啟閉扭矩小。
【GQ47H 型 PN16~PN100 軌道式鋼制球閥特點】
1、啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題
2、上裝式結構。對裝在管道上的閥門可直接在線檢查與維修。能有效減少裝置停車，降低生產成本
3、單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題
4、低扭矩設計。特殊結構設計的閥桿，只需配一個小手輪閥門就能輕松啟閉
5、楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封。使閥門的密封性能不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證
6、密封面的自清結構。當球體傾離閥座時，管線中的流體會沿球體密封面成360°均勻通過。不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。
【GQ47H 型 PN16~PN100 軌道式鋼制球閥零件材料】
|
主要型號
|
零件名稱
|
材質
|
|||||||||||||||||
|
閥體、閥蓋
|
WCB
|
ZG1Cr5Mo
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
||||||||||||||
|
球體
|
|
|
|
|
|||||||||||||||
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|||||||||||||||
|
密封面
|
硬質合金 合金鋼
|
||||||||||||||||||
|
導向銷
|
2Cr13 40CrMn
|
||||||||||||||||||
|
閥桿螺母
|
鑄錳黃銅
|
||||||||||||||||||
|
螺栓
|
35
|
1Cr18Ni9Ti
|
|||||||||||||||||
|
螺母
|
35 45
|
||||||||||||||||||
|
填料
|
柔性石墨環PTFE
|
||||||||||||||||||
|
墊片
|
柔性石墨纏繞墊 柔性石墨復合墊
|
||||||||||||||||||
|
手輪
|
可鍛鑄鐵
|
||||||||||||||||||
【GQ47H 型 PN16~PN100 軌道式鋼制球閥性能參數】
|
型號
|
GQ47H-16C
|
GQ47H-25C
|
|
|
工作壓力（MPa）
|
1.6
|
2.5
|
|
|
工作溫度（℃）
|
-190～550
|
||
|
適用介質
|
水、蒸汽、油品
|
||
|
材料
|
閥體、閥蓋
|
WCB
|
|
|
閥桿
|
2Cr13
|
||
|
球體
|
WCB＋HCr/STL
|
||
|
閥座
|
25
|
||
|
填料
|
柔性石墨
|
||
【GQ47H 型 PN16~PN100 軌道式鋼制球閥外形尺寸】
| 壓力級 | 主要尺寸 | 公稱通徑 | |||||||||||||||
| 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ||
| PN1.6MPa | L | 100 | 180 | 200 | 230 | 290 | 310 | 350 | 480 | 480 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 |
| H | 24 | 260 | 307 | 360 | 410 | 483 | 512 | 581 | 581 | 617 | 672 | 723 | 758 | 791 | 828 | 870 | |
| ㎏ | 9.5 | 16 | 19 | 28 | 30 | 41 | 55 | 115 | 115 | 215 | 270 | 385 | 502 | 876 | 980 | 1240 | |
| PN2.5MPa | L | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 480 | 480 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 |
| H | 260 | 280 | 320 | 260 | 430 | 490 | 525 | 604 | 604 | 642 | 695 | 742 | 781 | 815 | 864 | 905 | |
| ㎏ | 9.5 | 16 | 19 | 28 | 30 | 45 | 59 | 121 | 121 | 230 | 289 | 402 | 540 | 913 | 1120 | 1280 | |
| PN4.0MPa | L | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 480 | 480 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 |
| H | 260 | 280 | 320 | 360 | 436 | 492 | 527 | 649 | 649 | 701 | 750 | 750 | 790 | 832 | 875 | 910 | |
| ㎏ | 10 | 17 | 20 | 25 | 32 | 45 | 59 | 115 | 115 | 2130 | 295 | 402 | 540 | 913 | 1124 | 348 | |
| PN6.4MPa | L | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 480 | 480 | 600 | 730 | 850 | 980 | 1100 | - | - |
| H | 280 | 300 | 329 | 365 | 450 | 509 | 541 | 725 | 725 | 781 | 790 | 806 | 821 | 858 | - | - | |
| ㎏ | 10 | 17 | 20 | 25 | 32 | 52 | 68 | 106 | 168 | 281 | 355 | 498 | 689 | 1134 | - | - | |
| 150Lb | L | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 356 | 394 | 457 | 533 | 910 | 686 | 762 | 964 | 914 |
| 300Lb | L | 165 | 178 | 190 | 216 | 214 | 283 | 305 | 381 | 403 | 502 | 568 | 648 | 762 | 838 | 914 | 991 |
| 600Lb | L | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 |

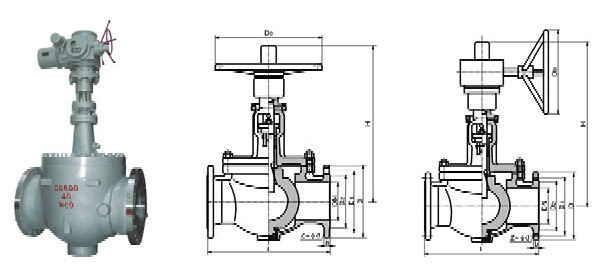

【GQ47H 型 PN16~PN100 軌道式鋼制球閥結構圖】
