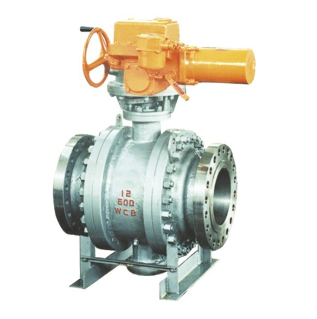

硬密封固定球閥Q947F
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
【Q947F硬密封固定球閥介紹】
Q947F硬密封固定球閥在管道上主要用于切斷、分配和改變介質流動方向。它的樞軸結構保證了準確的球體位置。標準閥座采用彈簧結構，將閥蓋推向球體，保證了良好的低壓密封性能。該球閥閥前、閥后閥座都能密封， 即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放。樞軸采用防吹出保護結構，低摩擦系數的軸承等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
【Q947F硬密封固定球閥特點】
1、全孔或縮孔設計
2、防火、防靜電
3、雙向阻塞及放泄功能
4、閥桿、閥座注膠系統
5、內壓自泄
6、防吹出閥桿
7、可選雙活塞式設計
【Q947F硬密封固定球閥零件材料】
|
零件名稱
|
材
料
|
||||||
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8
(304) |
CF3
(304L) |
ZG1Cr18Ni12Mo2Ti
|
CF8M(316)
|
CF3M
(316L) |
|
球體、閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr19Ni9
(304) |
00Cr19Ni11
(304L) |
1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2
(316) |
00Cr17Ni12Mo2
(316L) |
|
密封圈
|
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯
柔性石墨
|
||||||
|
適用介質
|
水、氣體、蒸汽、油品等
|
硝酸等腐蝕性介質
|
強氧化性介質
|
醋酸等腐蝕介質
|
尿素等腐蝕性介質
|
||
【Q947F硬密封固定球閥性能參數】
|
試驗壓力
（Mpa） |
公稱壓力（Mpa）
|
壓力級（class）
|
JIS(Mpa)
|
|||||||
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
|
氣密試驗
|
0.5～0.7
|
|||||||||
【Q947F硬密封固定球閥外形尺寸】
| 公稱通徑 | 主要外形尺寸和連接尺寸 | ||||||||
| L | D | D1 | D2 | b | Z-d | H | H1 | D0 | |
| 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | 160 | 85 | - |
| 65 | 191 | 180 | 145 | 120 | 18 | 4-18 | 170 | 95 | - |
| 80 | 206 | 195 | 160 | 135 | 20 | 8-18 | 200 | 110 | - |
| 100 | 229 | 215 | 180 | 155 | 20 | 8-18 | 210 | 120 | - |
| 125 | 356 | 245 | 210 | 185 | 22 | 8-18 | 350 | 215 | - |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | 530 | 190 | - |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | 575 | 230 | 600 |
| 250 | 533 | 405 | 355 | 320 | 30 | 12-25 | 585 | 260 | 600 |
| 300 | 610 | 460 | 410 | 375 | 30 | 12-25 | 730 | 300 | 600 |
| 350 | 686 | 520 | 470 | 435 | 34 | 16-25 | 860 | 350 | 800 |
| 400 | 762 | 580 | 525 | 485 | 36 | 16-30 | 935 | 395 | 800 |
| 450 | 864 | 640 | 585 | 545 | 40 | 20-30 | 975 | 440 | 800 |
| 500 | 912 | 705 | 650 | 608 | 44 | 20-34 | 1060 | 485 | 800 |

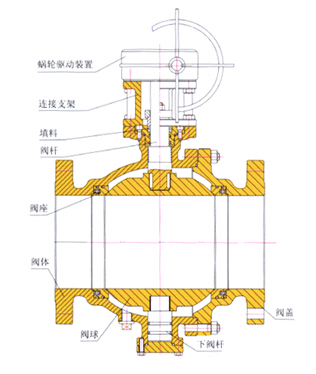

【Q947F硬密封固定球閥結構圖】
