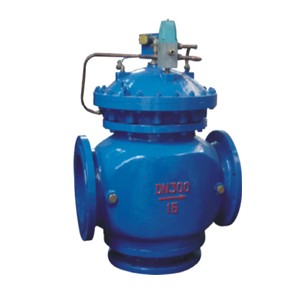

DY6000X過濾三通控制閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
DY6000X過濾三通控制閥介紹
DY6000X過濾三通控制閥利用水力控制原理，利用上、下閥腔的壓力差控制閥金的運動，再通過旁通管路和各種不同構造的導閥起不同功能產生系列閥。
DY6000X過濾三通控制閥特點
1.操作靈敏。由于膜片的面積較大，因而在較小的介質壓力作用下便能夠?qū)崿F(xiàn)啟閉，比氣動蝶閥所需的介質壓力小很多。
2.密封性好。過濾三通控制閥采用截止式密封，同時有水壓對閥盤有自密封性，密封效果好。而蝶閥的密封采用的擠壓式密封，常出現泄漏情況。
3.可靠性高。過濾三通閥結構簡單：關鍵部件膜片采用進口的強化尼龍橡膠。因而可靠性高，使用壽命長。
4.將傳統的過濾反沖洗切換閥由四臺變?yōu)閮膳_，使操作變得簡便，占用空間較小。
DY6000X過濾三通控制閥零件材料
|
序號 |
隔膜式 |
活塞式 |
||
|
部件名稱 |
選用材料 |
部件名稱 |
選用材料 |
|
|
1 |
閥蓋 |
灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、黃銅 |
閥蓋 |
灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、黃銅 |
|
2 |
彈簧 |
彈簧鋼、不銹鋼 |
缸套 |
不銹鋼SS |
|
3 |
膜片壓板 |
灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、黃銅 |
活塞 |
球墨鑄鐵 |
|
4 |
膜片 |
丁腈尼龍強化像膠、三元乙丙尼龍強化像膠 |
密封圈 |
丁腈像膠、三元乙丙像膠 |
|
5 |
閥桿 |
2Cr13、不銹鋼2Cr13、SS |
閥桿 |
2Cr13、不銹鋼2Cr、SS |
|
6 |
閥盤 |
灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、銅 |
彈簧 |
彈簧鋼、不銹鋼 |
|
7 |
O型密封圈 |
丁腈像膠、三元乙丙像膠 |
閥盤 |
球墨鑄鐵、碳鋼、不銹鋼、銅 |
|
8 |
O型圈壓板 |
灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、銅 |
密封墊 |
丁腈像膠、三元乙丙像膠 |
|
9 |
閥座 |
銅合金、不銹鋼Cu-alloy、SS |
閥座 |
銅合金、不銹鋼Cu-alloy、SS |
|
10 |
閥體 |
灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
密封壓板 |
球墨鑄鐵、碳鋼、不銹鋼、銅 |
|
11 |
|
|
閥本 |
灰鑄鐵、球墨鑄鐵、碳鋼 |
DY6000X過濾三通控制閥性能參數
|
公稱壓力PN(Mpa) |
1.0 |
1.6 |
2.5 |
|
|
試驗壓力 |
殼體強度 |
1.5 |
2.4 |
3.75 |
|
密封性能 |
1.1 |
1.76 |
2.75 |
|
|
公稱通徑DN(mm) |
隔膜式：50～450 |
|||
|
適用介質 |
水或類似于水的介質 |
|||
|
工作溫度(℃) |
≤80 |
|||
DY6000X過濾三通控制閥外形尺寸
