DY30BX緩開快閉止回閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
DY30BX緩開快閉止回閥的介紹：
DY30BX緩開快閉止回閥包括閥體內設閥座、閥桿、以及與閥體連接的上閥蓋與下閥蓋等零件組成。上閥蓋與下閥蓋之間為隔膜腔，隔膜腔內設隔膜，隔膜與中心軸連接，中心軸另一端連接閥門，閥門與閥座接觸。水容器與上閥蓋進水、出水控制孔連通，水容器與上閥蓋出水為節流連通，水容器與上閥蓋進水為單向連通。
該閥緩慢開啟，防止電流沖擊及官網中壓力沖擊;快速關閉，防止水錘產生。無水質要求，可用于污水、清水及原水系統。
DY30BX緩開快閉止回閥的結構特點：
緩開快閉止回閥采用雙室驅動裝置，Y型結構。介質在定向運動中具有半直線水流，過流量最大，壓力損失小，啟閉運行平穩、不產生壓力波動等優點。雙室驅動裝置可作為一個整體拆卸，便于檢查，膜片采用尼龍強化橡膠制成，合用壽命長，閥瓣密封件可拆卸，維修更方便。
DY30BX緩開快閉止回閥的工作原理：
緩開快閉止回閥安裝在系統管線上或泵出口端，正常運行中，進口端介質推動大閥盤上移，同時介質通過流量控制器進入中腔，使閥門速度打開，停止運行，出口端介質通過調節閥進入上腔，使驅動裝置下移帶動大、小閥盤向下運動，快速或緩慢關閉閥門，防止介質倒流。
DY30BX緩開快閉止回閥的注意事項：
1、 系統運行前應檢查主閥上導閥、配管、管件是否嚴密完整無損
2、導閥及配管上的控制閥動作是否正常
3、系統運行一段時間后要進行管路維護
DY30BX緩開快閉止回閥的調節方法：
1、打開截止閥
2、啟泵觀察閥門進口壓力是否正常
3、停泵觀察水錘是否過大，水泵是否倒轉
4、如水錘過大則適當關小截止閥
5、如水泵倒轉則適當開大截止閥
【DY30BX緩開快閉止回閥主要零件材料】
|
材料 |
|
|
閥體 |
HT200 QT450 |
|
閥瓣 |
HT200 QT450 |
|
閥蓋 |
QT450 HT200 |
|
閥桿 |
2Cr13 |
|
隔膜 |
腈綸簾線襯丁晴膠 |
【DY30BX緩開快閉止回閥性能參數】
|
型號 |
公稱壓力 ﹝MPa﹞ |
試驗壓力﹝MPa﹞ |
適用溫度 |
適用介質 |
|
|
殼體 |
密封 |
||||
|
DY30BX緩開快閉止回閥 |
1.0 |
1.5 |
1.1 |
≤80℃ |
水、油品、 污水、海水 |
|
1.6 |
2.4 |
1.76 |
|||
【DY30BX緩開快閉止回閥外形和連接尺寸】
|
公稱通徑DN(mm) |
尺寸 |
|
L |
|
|
50 |
203 |
|
65 |
216 |
|
80 |
241 |
|
100 |
292 |
|
125 |
330 |
|
150 |
356 |
|
200 |
457 |
|
250 |
533 |
|
300 |
610 |
|
350 |
686 |
|
400 |
762 |
|
450 |
864 |
|
500 |
914 |
|
600 |
1067 |
|
700 |
1300 |
|
800 |
1450 |

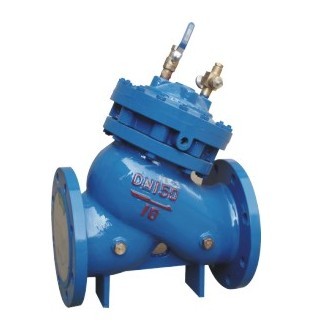

【DY30BX緩開快閉止回閥結構圖片】
