JM744X-10、JM644X1-10膜片式液壓、氣動快開排泥閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com

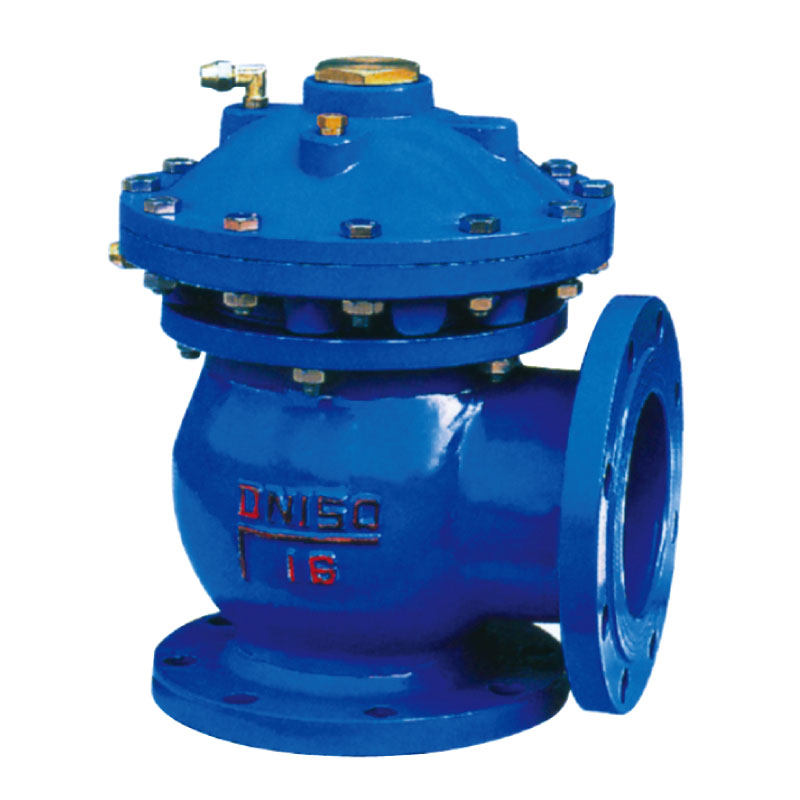

JM744X-10、JM644X1-10膜片式液壓、氣動快開排泥閥概述
JM744X-10、JM644X1-10膜片式液壓、氣動快開排泥閥采用雙腔隔膜傳動機構替代活塞式結構，無運動磨損，壽命長。膜片內部采用折疊形復合材料，大大提高了膜片的伸長率，延長了膜片的使用壽命，在閥門啟閉過程中，不容易被拉斷，而且能承受更高的壓力。采用電動二位四通換向閥或手動二位四通或向閥集中控制，操作方便，閥門啟閉靈活。此閥主要安裝在個類沉淀池的底部壁外，用以排除池底的泥沙污物。
JM744X-10、JM644X1-10膜片式液壓、氣動快開排泥閥工作原理及性能:
本系列產品均由液壓缸和角式截止閥兩大部分組成，液壓缸為動帶動閥板升降，使閥體通道開或閉以達到流體通斷?！∫簤焊谆钊芊饧?/span>L型皮碗，其密封性能好，經久耐用。皮碗選用吸水革制作，其壽命達兩年以上，經用戶使用后的反饋信息有多達5年未更換者有之。開啟速度快，一般在5秒鐘內閥板已全開，閥板與閥體為軟密封，關閉后密封性能好，無滲漏，以便維修更換，如配以電磁換向閥指控液壓缸，則能實現遠控、自控等。若配手動裝置，可以4－12臺一排安裝，同時起動關閉，驅動壓力取于水廠本身，無需另加設備，可省人力物力，節約能源
JM744X-10、JM644X1-10膜片式液壓、氣動快開排泥閥主要零件材質如下：
|
零件名稱 |
材質 |
|
閥體 |
鑄鐵、鑄鋼、不銹鋼 |
|
閥蓋 |
鑄鐵、鑄鋼、不銹鋼 |
|
閥辮 |
碳鋼、不銹鋼+丁腈橡膠 |
|
閥桿 |
鉻不銹鋼 |
|
膜片 |
丁晴橡膠 |
JM744X-10、JM644X1-10膜片式液壓、氣動快開排泥閥技術參數：
液壓缸工作介質：清水、氣、油。
液壓缸工作壓力0.15-0.3、 0.3－1.0MPa
介質溫度：常溫
閥體公稱壓力： 1.0MPa

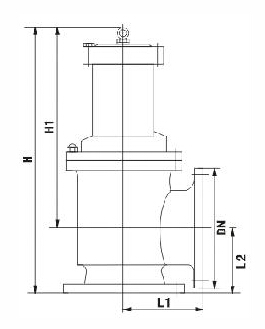

JM744X-10、JM644X1-10膜片式液壓、氣動快開排泥閥主要外形尺寸
|
公稱通徑DN |
尺 寸 |
接管螺紋G |
閥桿材料 |
||
|
(mm) |
H |
L1 |
L2 |
||
|
80 |
480 |
135 |
125 |
1/2″ |
不銹鋼 |
|
100 |
500 |
145 |
125 |
1/2″ |
不銹鋼 |
|
150 |
620 |
175 |
145 |
1/2″ |
不銹鋼 |
|
200 |
735 |
225 |
185 |
1/2″ |
不銹鋼 |
|
250 |
805 |
260 |
205 |
1/2″ |
不銹鋼 |
|
300 |
940 |
280 |
245 |
3/4″ |
不銹鋼 |
|
350 |
1100 |
305 |
270 |
3/4″ |
不銹鋼 |
|
400 |
1200 |
340 |
310 |
1″ |
不銹 |
