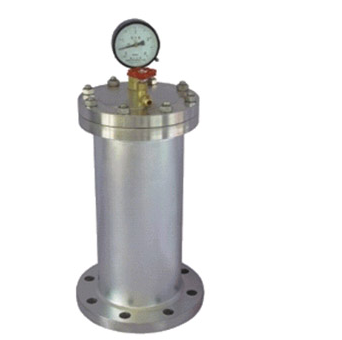

YQ9000活塞式水錘吸納器
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
YQ9000活塞式水錘吸納器產品概述：
YQ9000活塞式水錘吸納器也稱為活塞式水錘消除器能在無需阻止流體流動的情況下，有效地消除各類流體在傳輸系統可能產生的水外錘和浪涌發生的不規則水擊波震蕩，從而達到消除具有破壞性的沖擊波，起到保護之目的。

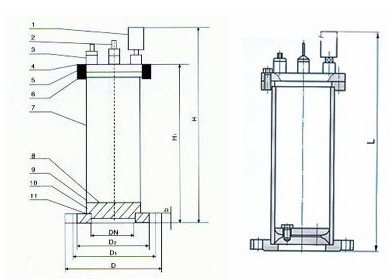

YQ9000活塞式水錘吸納器結構圖
YQ9000活塞式水錘吸納器工作原理：
YQ9000活塞式水錘消除器的內部有一密閉的容氣腔，下端為一活塞，當沖擊波傳入水錘消除器時，水擊波作用于活塞上，活塞將往容氣腔方向運動?；钊\(yùn)動的行程與容氣腔內的氣體壓力、水擊波大小有關，活塞在一定壓力的氣體和不規則水擊雙重作用下，做上下運動，形成一個動態的平衡，這樣就有效地消除了不規則的水擊波震蕩。
YQ9000活塞式水錘吸納器零部件材料：
|
公稱壓力PN(MPa) |
1.6 |
2.5 |
|
|
試驗壓力MPa |
殼體強度 |
2.4 |
3.75 |
|
密封試壓 |
1.76 |
2.75 |
|
|
容器腔壓力 |
50%-70% |
||
|
連接形式 |
法蘭連接 |
||
|
適用介質 |
無雜物的清水、污水 |
||
|
使用介質溫度 |
0-80℃ |
||
YQ9000活塞式水錘吸納器主要外形及連接尺寸：
|
公稱通徑DN |
L |
公稱通徑DN |
L |
||||
|
管徑 |
mm |
1.6MPa |
2.5MPa |
管徑 |
mm |
1.6MPa |
2.5MPa |
|
1/2 |
15 |
200 |
220 |
3 |
80 |
510 |
520 |
|
3/4 |
20 |
300 |
320 |
4 |
100 |
575 |
585 |
|
1 |
25 |
320 |
340 |
5 |
125 |
600 |
600 |
|
1 1/4 |
40 |
350 |
380 |
6 |
150 |
645 |
645 |
|
1 1/2 |
40 |
350 |
380 |
8 |
200 |
730 |
755 |
|
2 |
50 |
365 |
385 |
10 |
250 |
820 |
855 |
|
2 |
65 |
465 |
485 |
12 |
300 |
920 |
955 |
YQ9000活塞式水錘吸納器安裝與維護及注意事項：

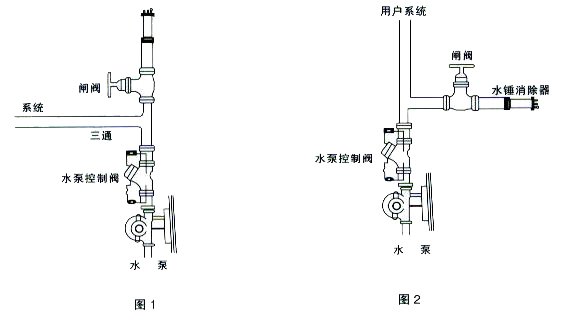

DN15~50為螺紋連接，用標準三通垂直裝于管道，用于支管系統消除管道不規則水擊波和噪聲。 DN50~300為法蘭連接，用標準三通外接。YQ9000-16/25P活塞式水錘吸納器應盡量安裝在水擊源附近，其安裝應便于水擊波無阻礙地通向消除器，安裝示意圖如下二例：
注意事項：
1、閥體上的壓力表，安裝前顯示閥體氣室壓力，安裝后顯示管道壓力。
2、安裝前請確認，水錘消除器氣室壓力不得高于管道壓力
3、當揚程50m以上，壓力5Kgf/cm2以上時，建議長道管下方及逆止閥止閥上方轉角處各安裝一只水錘消器。
4、為考慮維修，建議保留10cm閥體與墻面間隙，方便維修動作。
5、若管道內水壓力較低，或水錘消除器氣室壓力較低，皆可帖水錘消除器上方注氣栓加入氣壓或釋放壓。
6、水錘消除器氣室壓力，維持于管道壓力50%~70%時水錘消除器效果最佳
7、二次側為開放壓力場合，例定水位閥，衛浴器具，水龍頭等注氣1-1.3Kgf/cm2較適合
訂貨須知：
一、①YQ9000活塞式水錘吸納器產品名稱與型號②是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定YQ9000活塞式水錘吸納器型號，請按YQ9000活塞式水錘吸納器型號直接向我們?nèi)A光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A光閥門專家為您審核把關。
