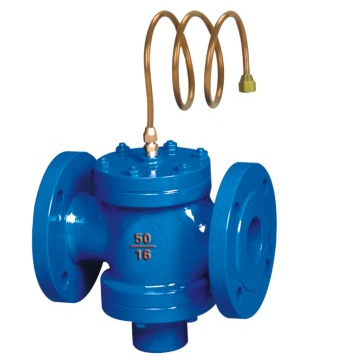

自力式壓差控制閥ZYC概述：
自力式壓差控制閥ZYC，是一種利用介質自身的壓力變化進行自我控制而保持流經該被控系統介質壓差不變的節能產品。適用于供暖方式采用雙管系統的壓差控制，保證系統的壓差基本不變，減低噪音，平衡阻力，消除熱網的水力失調。
自力式壓差控制閥ZYC工作原理：
現以安裝在回水管道上的自力式壓差控制閥ZYC型為例說明工作原理。當供水壓力p1增大或減小時，信號由連接管傳如膜片上腔，帶動閥芯下移，使閥座的流通面積減小或增大。P2-P3也增大或減小，直到P1-P2保持原值恒定。當回水壓力P3增大或減小的瞬間同閥座流向出口的流速降低或升高，膜片下壓力P2也在這個瞬間增高或降低，帶動閥芯上移或下移，知道膜片的受力重新平衡，P2恢復原值，P1-P2保護原值恒定，從而保證了被控系統的供回水間壓差基本不變。
自力式壓差控制閥ZYC特點：
自力式壓差控制閥ZYC型，不需外來能源，依靠被調介質自身壓力變化進行自動調節，自動消除管網的剩余壓頭及壓力波動引起的流量變化，恒定用戶進出口壓差，有助于穩定系統運行。自力式壓差控制閥特別適用于分戶計量或自動控制系統中。該閥為雙閥瓣結構，閥桿不平衡力小，結構緊湊，用于供熱（空調）水系統中，恒定被控系統的壓差，并有以下的特點：
1、恒定被控系統壓差；
2、支持被控系統內部自主調節；排除外網壓差波動對被控系統的影響；
3、采用膜片，理論誤差為零，且可承受0.8MPa的壓差；
4、采用無級調壓結構，控制壓差可調比可達25：1；
5、當被控系統內部無自主調節時，該閥即具備了自力式流量控制閥的功能，設定流量的方法：
a、調節控制壓差的大??；
b、調節被控系統阻力的大?。?br />
6、具備消除堵塞的功能，當控制壓差最大時，閥門為全開狀態，堵塞在雙閥瓣處的污物會在介質壓力下清除干凈，方法是將導壓管端的球閥關閉3－5分鐘。
7、控制壓差精度±5；
自力式壓差控制閥ZYC結構圖（主要外形圖）：
自力式壓差控制閥ZYC主要技術參數：
|
閥體形式 |
直通鑄造閥 |
|
公稱通徑 |
DN15～350mm |
|
公稱壓力 |
PN1.0、1.6 MPa |
|
法蘭標準 |
ANSI、JIS、DIN、GB、JB (特殊可按用戶提供) |
|
連接形式 |
法蘭(FF RF RTJ)、螺紋(適用于1″以內) |
|
介質溫度 |
0～150℃ |
|
工作壓差范圍 |
0.02～0.3MPa |
|
控制壓差設定值 |
0.02MPa |
|
控制壓差可調范圍 |
0.02～0.3MPa |
|
導壓管長度 |
1.6m |
|
導壓管連接端尺寸 |
1/2"管螺紋 |
|
閥體材質 |
鑄鐵、球墨鑄鐵、鑄鋼 |
自力式壓差控制閥ZYC主要外型尺寸：
|
DN（mm） |
連接方式 |
L（mm) |
H |
H1 |
流量m3/h |
適用介質 |
介質溫度 |
|
15 |
螺紋 |
110 |
72 |
98 |
0.2-1 |
水 |
0～80℃s |
|
20 |
110 |
72 |
98 |
0.3-1.5 |
|||
|
25 |
115 |
82 |
102 |
0.5-2 |
|||
|
32 |
法蘭 |
160 |
91 |
94 |
1-4 |
||
|
40 |
200 |
147 |
112 |
1.5-6 |
|||
|
50 |
215 |
120 |
112 |
2-8 |
|||
|
65 |
220 |
125 |
120 |
3-12 |
|||
|
80 |
275 |
188 |
133 |
5-20 |
|||
|
100 |
290 |
208 |
160 |
10-52 |
|||
|
125 |
310 |
226 |
175 |
15-45 |
|||
|
150 |
350 |
258 |
195 |
30-80 |
|||
|
200 |
430 |
301 |
230 |
40-180 |
|||
|
250 |
520 |
367 |
265 |
100-300 |
|||
|
300 |
635 |
430 |
300 |
150-500 |
|||
|
350 |
670 |
504 |
340 |
200-700 |
自力式壓差控制閥ZYC安裝示意圖：
訂貨須知：
一、①自力式壓差控制閥ZYC-10/16產品名稱與型號②自力式壓差控制閥ZYC-10/16口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定自力式壓差控制閥ZYC-10/16型號，請按自力式壓差控制閥ZYC-10/16型號直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家為您審核把關。
