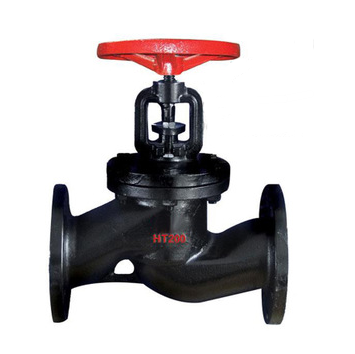

鑄鐵法蘭截止閥J41T-10/16
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
J41T-10/16鑄鐵法蘭截止閥產品介紹
J41T-10/16鑄鐵法蘭截止閥是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用于調節流量。截止閥適用的壓力、溫度范圍很大，本閥適用于小口徑的管道，密封面不易磨損、擦傷，密封性能好，啟閉時閥瓣行程小，啟閉時間較短，閥門高度較小。
J41T-10/16鑄鐵法蘭截止閥用途
鑄鐵截止閥廣泛用于給排水,煤氣,電力,冶金,石油,化工,輕紡以及城建等行業,在蒸汽,水,油類介質的管路上作啟閉用。
J41T-10/16鑄鐵法蘭截止閥特點
本產品適用于液、氣介質管路和設備，適用于公稱壓力1.6MPa的管路上作啟閉用，用與截斷和接通管路中介質之用。具有密封好、操作方便、密封面不易損傷、使用壽命長、不易產生水錘現象等特點。手輪順時針旋轉為關閉，反之為開，不允許借助任何杠桿。
J41T-10/16鑄鐵法蘭截止閥優點
1.結構簡單，制造和維修比較方便。
2.工作行程小，啟閉時間短。
3.密封性好，密封面間磨擦力小，壽命較長。
4.J41T-10/16鑄鐵法蘭截止閥注意事項
5.手輪、手柄操作的截止閥可安裝在管道的任何位置上。
6.手輪、手柄及傳動機構，不允許作起吊用。
7.介質的流向應與閥體所示箭頭方向一致。
J41T-10/16鑄鐵法蘭截止閥執行標準
設計制造：GB12224GB/T12228BG/T12235
結構長度：JB/T96-95
法蘭尺寸：JB/T82.1~82.4-94
檢驗和試驗：GB/T13927
J41T-10/16鑄鐵法蘭截止閥結構圖
J41T-10/16鑄鐵法蘭截止閥主要外形尺寸
|
型號 |
公稱通徑DN（mm） |
尺寸 |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
Do |
||
|
J41T-16 |
15 |
120 |
95 |
65 |
45 |
14-2 |
4-14 |
113 |
80 |
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
113 |
80 |
|
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
125 |
80 |
|
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-18 |
145 |
100 |
|
|
40 |
200 |
1451 |
110 |
85 |
18-3 |
4-18 |
180 |
130 |
|
|
50 |
230 |
60 |
125 |
100 |
20-3 |
4-18 |
200 |
130 |
|
|
65 |
290 |
180 |
145 |
120 |
20-3 |
4-18 |
205 |
150 |
|
|
J41T-16 |
65 |
290 |
180 |
145 |
120 |
22-3 |
4-18 |
310 |
150 |
|
80 |
310 |
195 |
160 |
135 |
24-3 |
8-18 |
350 |
240 |
|
|
100 |
350 |
215 |
181 |
155 |
26-3 |
8-18 |
365 |
240 |
|
|
125 |
400 |
245 |
210 |
185 |
26-3 |
8-18 |
430 |
300 |
|
|
150 |
480 |
280 |
240 |
210 |
28-3 |
8-23 |
450 |
300 |
|
|
200 |
600 |
335 |
295 |
265 |
30-3 |
12-23 |
556 |
300 |
|
