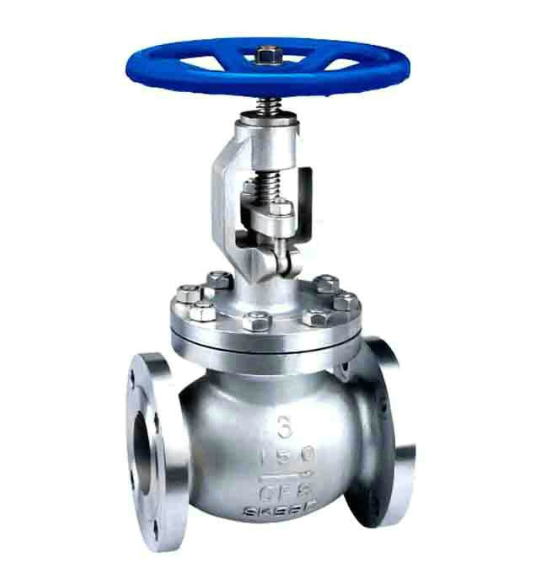

美標鑄鋼截止閥J41H-150LB

美標鑄鋼截止閥J41H-150LB

質量穩定：實行全過程質量監控，細致入微，全方位檢測！

價格合理：高效內部成本控制，減少了開支，讓利于客戶！

交貨快捷：生產流水線，充足的備貨，縮短了交貨期！

銷售：0592-7152801

傳真：0592-7152811

支持：13950155029

QQ ： 35527467

郵箱：cnbgfm@foxmail.com

J41H-150LB美標鑄鋼截止閥介紹

J41H-150LB美標鑄鋼截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。適用于公稱壓力PN1.6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

J41H-150LB美標鑄鋼截止閥特點

1、閥體外形為球形或流線形造型美觀。流通形狀為直通式，流體阻力小。
2、閥瓣和閥座密封副采用錐面密封，密封可靠，雜物不易落在密封面上，關閉力小，耐沖刷，密封可靠，
3、閥座可為更換式閥座，可任意組合與關閉密封面材料的配對，以滿足工況的要求，延長使用壽命。
4、大口徑、高壓力截止閥根據關閉力的需要閥桿的傳動方式采用升降桿，并配有滾動軸承式采用傘齒輪以減輕關閉力。
5、閥體、閥瓣、閥桿、填料、緊固件的材料可按實際工況要求合理選配，以適用于多種不同的工況環境。

J41H-150LB美標鑄鋼截止閥執行標準

設計與制造   Design and Manufacture

結構長度   Face to face/ End to end

法蘭尺寸   Flange Dimension

對焊連接尺寸Butt welding dimension

壓力-溫度   Pressure Temperature Lating

試驗-檢驗Inspection and Test

ANSI B16.34 BS1873

ANSI B16.10

ANSI B16.5

ANSI B16.25

ANSI B16.34

API 598

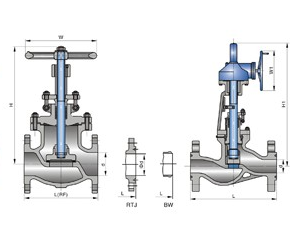

 J41H-150LB美標鑄鋼截止閥結構圖片



J41H-150LB美標鑄鋼截止閥性能參數

公稱壓力PN(Lb)
NominalPressure

強度試驗
Shell Test

水密封試驗
Water Seal Test

氣密封試驗
Air Seal Test

MPa

Lbf/in2

MPa

Lbf/in2

MPa

Lbf/in2

150

3.0

430

2.2

315

0.4-0.7

60-100

300

7.7

1110

5.7

815

600

15.3

2220

11.3

1630

900

23.0

3330

17.0

2445

1500

38.4

5560

28.2

4080

2500

64.0

9255

47.0

6790

J41H-150LB美標鑄鋼截止閥主要外形和連接尺寸

DN

150Lb 凸面法蘭（RF)  主要尺寸Dimensions（mm）

重量
Weight

mm

in

L

D

D1

D2

b

n-φd

H

D0

15

1/2

108

89

60.5

35

11.2

4-16

241

100

6.9

20

3/4

117

98

69.9

43

12.7

4-16

241

100

9.8

25

1

127

108

79.2

51

14.2

4-16

242

125

13.5

32

11/4

140

117

89

63

16

4-16

280

160

19.5

40

11/2

165

127

98.6

73

17.5

4-16

286

160

28.5

50

2

203

152

120.7

92

19

4-19

368

200

18

65

21/2

216

178

139.7

105

22.4

4-19

387

200

30

80

3

241

190

152.4

127

24

4-19

411

250

41

100

4

292

229

190.5

157

24

4-19

454

250

64

125

5

356

254

216.0

186

24

8-22.5

455

350

86

150

6

406

279

241.3

216

25.4

8-22.5

541

350

113

200

8

495

343

298.5

270

28.4

8-22.5

651

450

178

250

10

622

406

362.0

324

30.2

12-25.4

800

450

270

300

12

698

483

431.8

381

32

12-25.4

1231

600

350

350

14

787

533

476.3

413

35

12-29

1450

600

460

400

16

914

597

539.8

470

36.6

26-29

1645

600

590


DN

300Lb 凸面法蘭（RF)  主要尺寸Dimensions（mm）

重量
Weight

15

1/2

152

95

66.5

35

14.2

4-16

241

140

7.7

20

3/4

178

117

82.5

43

16

4-19

241

140

11.3

25

1

203

123

89

51

17.5

4-19

283

160

16.8

32

11/4

216

133

98.5

63

19

4-19

320

200

21.2

40

11/2

229

155

114.3

73

20.6

4-22.5

322

200

32.6

50

2

267

165

127

92

22.4

8-19

399

200

25

65

21/2

292

190

149.4

105

25.4

8-22.5

438

250

30

80

3

318

210

168.1

127

28.4

8-22.5

464

280

35

100

4

356

254

200.2

157

31.8

8-22.5

565

350

56

125

5

400

279

235

186

35

8-22.5

614

350

96

150

6

444

318

269.7

216

36.6

12-25.4

717

400

120

200

8

559

381

330.2

270

41.2

12-25.4

930

500

212

250

10

622

444

387.4

324

47.8

16-28.5

1012

550

330

300

12

711

521

450.8

381

50.8

16-32

1231

600

472

350

14

762

584

514.4

413

54

20-32

1450

600

715

400

16

864

648

571.5

470

57.2

20-35

1645

600

920




?
