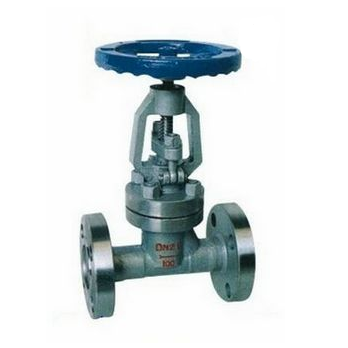

鍛鋼截止閥/節流閥J41H/JL11H

鍛鋼截止閥/節流閥J41H/JL11H

質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:生產流水線,充足的備貨,縮短了交貨期!

銷售:0592-7152801

傳真:0592-7152811

支持:13950155029

QQ : 35527467

郵箱:cnbgfm@foxmail.com

【J41H/JL11H鍛鋼截止閥/節流閥產品用途】
J41H/JL11H鍛鋼截止閥/節流閥是一種常用的截?cái)嚅y,主要用來接通或截?cái)喙苈分械慕橘|(zhì),一般不用于調節流量。截止閥適用的壓力、溫度范圍很大,本閥適用于小口徑的管道,密封面不易磨損、擦傷,密封性能好,啟閉時閥瓣行程小,啟閉時間較短,閥門高度較小。

【J41H/JL11H鍛鋼截止閥/節流閥執行標準】
設計制造:GB12224 GB/T12228 BG/T12235
結構長度:JB/T96-95
法蘭尺寸:JB/T82.1~82.4-94
檢驗和試驗:GB/T13927

【J41H/JL11H鍛鋼截止閥/節流閥性能參數】
試驗項目(PN)
1.6
2.4
4.0
6.4
10.0
16.0
強度試驗
2.4
3.8
6.0
9.6
15.0
24.0
密封試驗
1.76
2.75
4.4
7.04
11.0
17.6
氣密封試驗
0.6
適用溫度
≤425℃
適用介質
水、油品、蒸氣


J41H/JL11H鍛鋼截止閥/節流閥主要外形和連接尺

公稱通徑 主要外形尺寸和連接尺寸
L d S L1 T L2 H D0
J41H-16   CJ41H-25   J41H-40   J11H-16   CJ11H-25   J11H-40   J61H-16C   J61H-25   J61H-40
15 90 13 22.5 10 1/2 15 159 98
20 100 18 28.5 11 3/4 17 190 112
25 120 23 34.5 12 1 19 208 126
32 140 29 43 14 1? 21 216 166
40 170 36 49 15 1? 21 247 188
50 200 46 61 16 2 25 290 220
J41H-64   J11H-64   J61H-64
15 90 13 22.5 10 1/2 15 159 98
20 100 18 28.5 11 3/4 17 190 112
25 120 23 34.5 12 1 19 208 126
32 140 29 43 14 1? 21 216 166
40 170 36 49 15 1? 21 258 188
50 210 46 61 16 2 25 405 220




【J41H/JL11H鍛鋼截止閥/節流閥結構圖】

J11H/J61H鍛鋼截止閥結構圖



?
