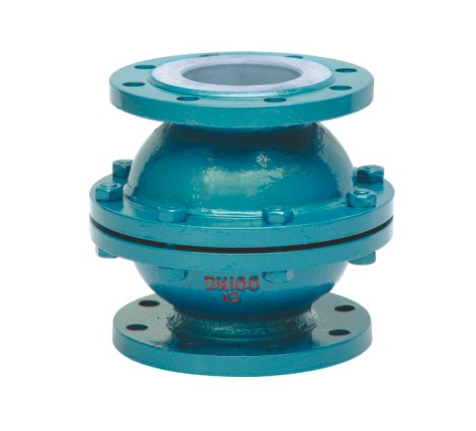

H44F3/H41F3襯氟塑料里止回閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
銷售：0592-7152801
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
【H44F3/H41F3襯氟塑料里止回閥產品用途】
H44F3/H41F3襯氟塑料里止回閥是一種憑借介質自己的運動而主動啟閉閥瓣用來禁止介質逆向運動的主動防腐閥門，又稱逆止閥或單向閥。
【H44F3/H41F3襯氟塑料里止回閥產品特點】
升降式襯氟止回閥只是允許介質向一個方向流動，而且阻止反方向流動，通常這種襯氟閥門是自動工作的，在一個方向流動的壓力作用下，閥瓣打開，液體反方向流動時有液體壓力和閥瓣的自重，合閥瓣作用于閥重，從而切斷流動。其中止回閥就是這種類型的閥門，它包括升降式止回閥、旋啟式止回閥、對夾式止回閥等。
【H44F3/H41F3襯氟塑料里止回閥主要零件材料】
| 零件名稱 | 材 料 |
| 閥體 | 鑄鐵、鑄鋼、不銹鋼、內襯F46 、F3 |
| 閥瓣 | 鑄鋼、不銹鋼、內外襯F46 、F3 |
| 閥蓋 | 灰鑄鋼、鑄鋼、不銹鋼、內襯F46 、F3 |
| 墊圈 | F4 |
【H44F3/H41F3襯氟塑料里止回閥性能參數】
※設計與制造符合中國國家標準※基本結構形式：旋啟式、直通升降式
※公稱壓力 PN0.6～1.6MPa
※公稱通徑 DNl.5～500mm
※基本型號 H41 F3 H41 F46 H44F3 H44F46
【H44F3/H41F3襯氟塑料里止回閥外形和連接尺寸】
| 公稱通徑 | PN1.6(MPa)主要外形尺寸和連接尺寸 | 參考值 | 重量 | |||||||
| DN | L | D | D1 | D2 | f | b | Z-Φd | B | H | ㎏ |
| 15 | 130 | 95 | 65 | 43 | 3 | 14 | 4-Φ14 | 95 | 55 | 6 |
| 20 | 150 | 105 | 75 | 50 | 3 | 14 | 4-Φ14 | 105 | 58 | 7 |
| 25 | 160 | 115 | 85 | 60 | 3 | 16 | 4-Φ14 | 115 | 60 | 8 |
| 32 | 180 | 135 | 100 | 68 | 3 | 18 | 4-Φ18 | 140 | 75 | 11 |
| 40 | 200 | 145 | 110 | 80 | 3 | 18 | 4-Φ18 | 150 | 82 | 15 |
| 50 | 230 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 165 | 95 | 18 |
| 65 | 290 | 180 | 145 | 115 | 3.5 | 20 | 4-Φ18 | 190 | 105 | 25 |
| 80 | 310 | 195 | 160 | 130 | 3.5 | 22 | 8-Φ18 | 200 | 120 | 35 |
| 100 | 350 | 215 | 180 | 150 | 4 | 24 | 8-Φ18 | 225 | 135 | 46 |
| 125 | 400 | 245 | 210 | 180 | 4 | 26 | 8-Φ18 | 260 | 158 | 65 |
| 150 | 480 | 280 | 240 | 210 | 4 | 28 | 8-Φ23 | 300 | 180 | 92 |
| 200 | 600 | 335 | 295 | 260 | 5 | 32 | 8-Φ23 | 360 | 215 | 152 |
| 250 | 730 | 405 | 355 | 319 | 5 | 36 | 12-Φ26 | 450 | 240 | 230 |
| 300 | 850 | 460 | 410 | 370 | 6 | 40 | 12-Φ26 | 500 | 300 | 330 |

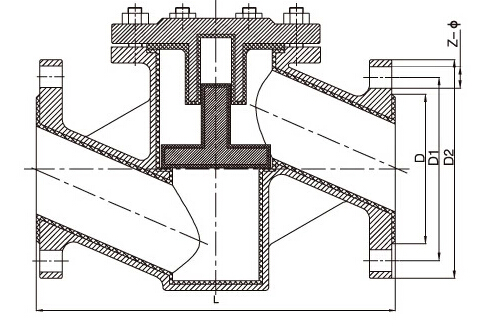

【H44F3/H41F3襯氟塑料里止回閥結構圖片】
