DA371F3/DA971F3襯氟塑料里蝶閥

DA371F3/DA971F3襯氟塑料里蝶閥

質量穩定：實行全過程質量監控，細致入微，全方位檢測！

價格合理：高效內部成本控制，減少了開支，讓利于客戶！

交貨快捷：生產流水線，充足的備貨，縮短了交貨期！

銷售：0592-7152801

傳真：0592-7152811

支持：13950155029

QQ ： 35527467

郵箱：cnbgfm@foxmail.com

DA371F3/DA971F3襯氟塑料里蝶閥介紹：

      DA371F3/DA971F3襯氟塑料里蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，配以閥座基部的 硅橡膠襯墊調節閥門的密封性能;該閥門操作輕便，嚴密的密封性能，超 長的使用壽命;可作快速切斷或調節流量之用。適用于要求可靠密封和 良好調節特性的場合。

DA371F3/DA971F3襯氟塑料里蝶閥特點：

　　1、中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線)，具有雙向密封功能，壓力、流量可自由調節;

　　2、偏心蝶閥為二維方向偏心產品的凸輪效應會使密封副產生足夠的密封比壓，并且隨著工作壓力的升高，密封效果更理想;

　　3、四級加載彈性密封，保證了閥門內、外的零泄漏。

　　a:軸與蝶閥一體外襯F46;

　　b:軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合;

　　c:軸的徑向采用O型圈與金屬軸套的組合;

　　d:閥座鑲嵌有彈性條的閥體槽內。

　　4、采用可彈性墊片定位準確，結構簡單。(*采用O型圈是為了防止意外泄漏時的安全措施)。

DA371F3/DA971F3襯氟塑料里蝶閥零件材料：

零件名稱

材料

上下閥體

鑄鐵、鑄鋼、不銹鋼、襯F46、F3

閥座

鑄鋼

帶桿蝶板

鑄鋼、不銹鋼、襯F46、F3

填料

F4

襯墊

硅橡膠

蝸輪手柄

球墨鑄鐵

DA371F3/DA971F3襯氟塑料里蝶閥性能參數：

公稱通經DN（mm)

50～2000

50～1600

公稱藥理PN（MPa)

0.6

1.0

1.6

密封試驗(MPa)

0.66

1.1

1.76

強度試驗(MPa)

0.9

1.5

2.4

適用溫度

丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃

適用介質

水、空氣、天然氣、油品及弱腐蝕性流體

泄漏率

符合GB/T13927-92標準

驅動方式

蝸輪傳動、電動、氣動、液動



DA371F3/DA971F3襯氟塑料里蝶閥外形尺寸：

公稱通徑 PN1.0(MPa)主要外形尺寸和連接尺寸 參考值 重量
DN L D D1 D2 f Z-Φd H2 H1 ㎏
40 33 145 110 85 3 4-Φ18 270 80 4
50 43 160 125 100 3 4-Φ18 280 85 5
65 46 180 145 120 3 4-Φ18 290 93 7
80 46 195 160 140 3 4-Φ18 310 100 9
100 52 215 180 155 3 8-Φ18 340 110 13
125 56 245 210 185 3 8-Φ18 355 120 15
150 56 280 240 210 4 8-Φ23 380 160 24
200 60 335 295 265 4 8-Φ23 430 245 38
250 68 390 350 320 4 12-Φ23 450 260 60
300 78 440 400 370 4 12-Φ23 480 300 70
350 78 500 460 420 4 16-Φ23 600 320 80
400 102 565 515 475 4 16-Φ25 630 330 120
450 114 615 565 525 4 20-Φ25 655 380 165
500 127 670 620 580 5 20-Φ25 680 390 205
600 154 780 725 690 5 20-Φ30 730 450 250
700 165 895 840 800 5 24-Φ30 790 480 320
800 190 1010 950 905 5 20-Φ34 880 580 395
900 203 1110 1050 1005 5 28-Φ34 930 625 450
1000 213 1220 1160 1115 6 28-Φ34 1000 660 600
1200 254 1450 1380 1325 6 32-Φ41 1300 780 825

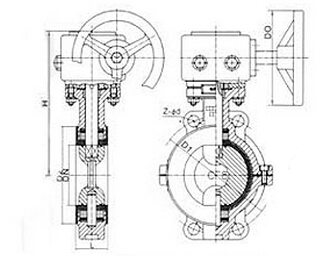

DA371F3/DA971F3襯氟塑料里蝶閥結構圖：

DA371F3/DA971F3襯氟塑料里蝶閥結構圖

?
