Q41F4-10/16、Q41F46-10/16C襯氟球閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
襯氟球閥由氣動活塞式執行機構和O型襯氟球閥組成。
閥體內腔及碟板均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蝕性和密封性。
Q41F4-10/16、Q41F46-10/16C襯氟球閥的介紹：
襯氟球閥是用帶圓形通孔的球體作啟閉件，球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉。采用特殊的模壓工藝，使密封面致密良好，加之V型PTFE填料組合使閥門達到零泄漏;球體與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性;采用全塑料襯里工藝，耐介質的強腐蝕。
Q41F4-10/16、Q41F46-10/16C襯氟球閥的適用范圍：
襯氟球閥為控制各種強腐蝕性介質的啟閉而進行的專業設計，廣泛使用于石油，化工，染化，農藥，制酸制堿等行業，是目前防腐閥門最理想的選擇。
Q41F4-10/16、Q41F46-10/16C襯氟球閥的作用：
襯氟球閥主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。
Q41F4-10/16、Q41F46-10/16C襯氟球閥的主要性能參數：
|
型號 |
公稱壓力PN(MPa) |
殼體試驗壓力（MPa） |
密封試驗壓力（MPa） |
工作溫度（℃） |
適用介質 |
|
|
Q41F4-10 |
1.0 |
1.5 |
1.1 |
-20～180 |
硫酸、氫氟酸、磷酸、硝酸、鹽酸、各種有機酸、有機溶劑、強氧化劑以及其它各種強腐蝕質 |
|
|
Q41F4-16 |
1.6 |
2.4 |
1.76 |
-20～180 |
||
|
Q41F46-10 |
1.0 |
1.5 |
1.1 |
-20～150 |
||
|
Q41F46-16 |
1.6 |
2.4 |
1.76 |
-20～150 |
|
型號 |
左右閥體 |
球體 |
閥座密封圈 |
手柄 |
|
|
Q41F4-16 |
WCB襯F4 |
WCB襯F4 |
聚四氟乙烯PTFE |
WCB |
|
|
Q41F46-16 |
WCB襯F46 |
WCB襯F46 |
Q41F4-10/16、Q41F46-10/16C襯氟球閥的主要外形尺寸：
|
公稱通徑DN(mm) |
尺寸 |
||||
|
L |
L1 |
H |
|||
|
mm |
in |
PN10/16 |
CLASS150 |
||
|
25 |
1" |
150 |
127 |
160 |
115 |
|
32 |
11/4" |
165 |
140 |
160 |
125 |
|
40 |
11/2" |
180 |
165 |
160 |
135 |
|
50 |
2" |
200 |
178 |
210 |
140 |
|
65 |
21/2" |
220 |
190 |
210 |
150 |
|
80 |
3" |
250 |
203 |
250 |
180 |
|
100 |
4" |
280 |
229 |
250 |
190 |
|
125 |
5" |
320 |
254 |
335 |
225 |
|
150 |
6" |
360 |
394 |
345 |
255 |
|
200 |
8" |
400 |
457 |
---- |
400 |
|
250 |
10" |
450 |
533 |
---- |
---- |
|
300 |
12" |
500 |
610 |
---- |
---- |
Q41F4-10/16、Q41F46-10/16C襯氟球閥的特點：
1.流體阻力小，襯里球閥內壁光滑，流道通暢是所有閥類中流體阻力最小的一種。
2.開關迅速、方便，只需將球體旋轉90°，便完成開戶和關閉動作。
3.采用特殊模壓工藝，將襯里材料襯于閥門殼體內壁，能耐強酸、強堿介質的腐蝕。襯里球面與PTFE閥座組合，密封性好，達到了零泄漏。
4.可配置氣動、電動、液動等多種驅動裝置，實現遠距離控制和自動化操作。
5.球體與閥桿融為一體，消除了轉動角差，杜絕了因壓力變化引起閥桿沖出體外的危險，保證了使用的安全性、可靠性。

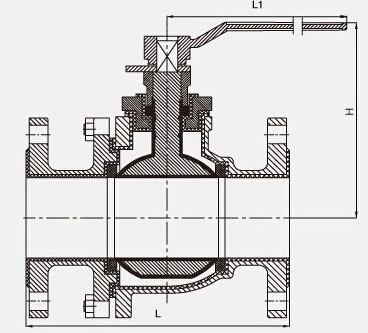

Q41F4-10/16、Q41F46-10/16C襯氟球閥結構圖片：
