蒸汽電磁閥概述

     蒸汽電磁閥分為鍋爐蒸汽-飽和蒸汽、熱電廠出來的蒸汽-過熱蒸汽兩種。蒸汽電磁閥廣泛地應用紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理和科研部門以及浴室、食堂、空調等自控系統。

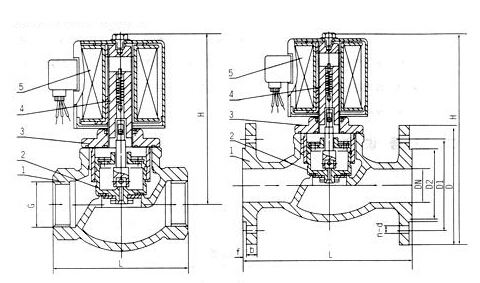

蒸汽電磁閥產品結構圖

蒸汽電磁閥介質說明

日常生活中我們接觸到的蒸汽常分為兩種，1、鍋爐蒸汽-飽和蒸汽 2、熱電廠出來的蒸汽-過熱蒸汽

1、飽和蒸汽 溫度壓力相對穩定，溫度低于250℃，工作壓力低于1.6Mpa

2、過熱蒸汽 溫度壓力變化基數較大 溫度最高可達400℃以上，工作壓力則低于4.0Mpa

對于第一種蒸汽，我們通常會選用軟密封的蒸汽電磁閥。

蒸汽電磁閥結構特點

本閥是由副閥和 主閥兩大部件構成的先導式二次開閥的電磁閥

耐熱：電磁部分、密封件部分用特種耐高溫電工材料和密封材料，并應用了各種隔熱措施

耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損，提高壽命

耐冷凝：蒸汽管道的冷凝水是影響蒸汽電磁閥動作的重要因素，本閥則不受冷凝水影響

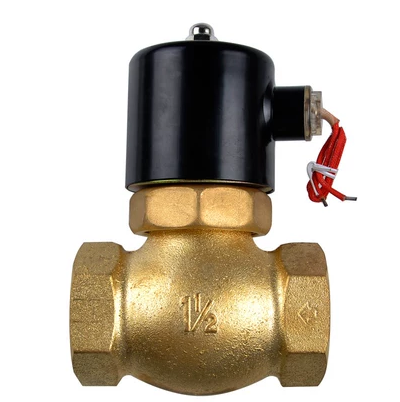

蒸汽電磁軟密封電磁閥

本系列電磁閥還可廣泛地應用紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理 和科研部門以及浴室、食堂、空調等自控系統。

對于第二種蒸汽，我們通常會選用硬密封的蒸汽電磁閥如下：

結構特點

采用金屬硬密封，提高了產品的使用溫度及使用壽命

選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，以減少磨損

蒸汽電磁閥硬密封電磁閥

本產品通用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體。

如電站抽氣管道疏水系統和蒸發器的排氣系統中，主要是對管道中的介質進行雙位自動調節和遠程控制。

工作狀態

常閉型-通電打開、斷電關閉 常開型-斷電打開、通電關閉

蒸汽電磁閥工作原理

1.蒸汽電磁閥為分步動作直接先導式電磁閥，可根據斷電時所處開、關狀態的不同，可分為常閉式電磁閥和常開式電磁閥。

2.常閉蒸汽電磁閥，線圈通電后，銜鐵在電磁力作用下先帶動副閥閥塞提起，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，銜鐵帶動主閥閥杯，并利用壓差而使主閥閥杯開啟，介質流通。線圈斷電后，電磁力消失，銜鐵因自重下落復位。同時依靠介質壓力，主副閥得以緊密關閉。

3.常開蒸汽電磁閥，線圈通電后由于吸力作用，動鐵芯下移，把副閥閥塞壓下，副閥關閉，主閥閥杯內壓力上升，當壓力升到一定值時，主閥閥杯的上下壓差一樣，由于電磁力作用，動鐵芯失去主閥閥杯下，壓緊主閥閥座，閥門關閉。線圈斷電時，電磁吸力為零，副閥閥塞和支鐵芯由于彈簧作用向上提起，副閥打開，利用壓差把主閥閥杯推起，主閥打開，介質流通。

蒸汽電磁閥維護保養

1、應定期清洗高溫蒸汽電磁閥內外及銜吸合面的污物，注意不要損壞密封面。

2、高溫蒸汽電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。

3、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。

4、高溫蒸汽電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。

5、高溫蒸汽電磁閥從管路上卸下不用時，應將內部及零件拭凈并用壓縮空氣吹凈儲存。

6、建議使用單位派專人負責使用保養。

7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。

蒸汽電磁閥安裝

1、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。

2、蒸汽電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。

3、在蒸汽電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置.

4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑(如圖二)。

5、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。

6、不能將蒸汽電磁閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。

7、普通型不能在爆炸危險場合使用。

8、安裝蒸汽電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。

9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。

10、蒸汽電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
