ZZWPE電動溫控閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com

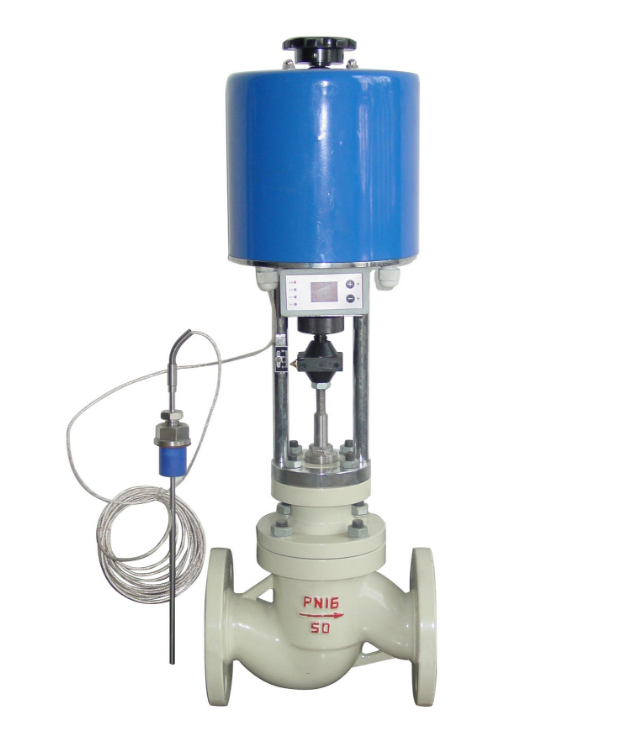

ZZWPE電動溫控閥產品簡介
電動溫控閥采用一體化設計，可對蒸汽、熱水、熱油等介質的溫度實行自動調節和有效控制，該閥結構簡單，操作方便，調溫范圍廣、響應時間快、密封性能可靠，并可在運行中隨意進行調節，因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。
ZZWPE電動溫控閥產品功能
自動調節功能：
用戶只要設定好溫度，執行器就能根據實際的測量溫度自動調節閥門的開度大小。
自診斷能：
當控制過程熱電偶斷線時，具有選擇執行機構輸出保護方式（即執行機構處于全開位置、全關位置、保持位置以及設定位置0-100%）
有手動調節功能
ZZWPE電動溫控閥主要零件材料:
閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯：ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推桿、襯套：2Cr13
墊片：橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片
波紋管：1Cr18Ni9Ti
ZZWPE電動溫控閥技術參數：
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||||||
|
閥座直徑d（mm） |
5 |
7 |
8 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
額定流量 系數Kv |
線性 |
0.2 |
0.5 |
0.8 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17 |
27 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
||||
|
電動執行機構型號 |
3610LSA-08 |
3610LSA-08/20 |
3610LSA-30/50 |
3610LSA50/SB-65 |
3610LSB-99/160 |
|||||||||||||
|
輸出推力（N） |
800 |
800/2000 |
3000/5000 |
5000/6500 |
10000/16000 |
|||||||||||||
|
額定行程 |
10 |
16 |
25 |
40 |
60 |
|||||||||||||
|
動作時間 |
12 |
19 |
30 |
48 |
30/60 |
|||||||||||||
本產品性能指標貫徹GB/T4213-92。 配套用電動執行機構有關技術參數
ZZWPE電動溫控閥連接標準：
連接尺寸及標準
法蘭標準：鑄鐵法蘭按GB4216-84、鑄鐵法蘭按GB9113-88
法蘭密封面型：PN10、PN16為凸面
PN40、PN64為凹凸面，閥體為凹面
結構長度：GB12221-89
夾套保溫型夾套載熱體接口：對焊φ18×4
閥體法蘭及法蘭端面距離可以按用指定的標準制造。如ANSI、JIS、DIN等標準
ZZWPE電動溫控閥安裝注意事項

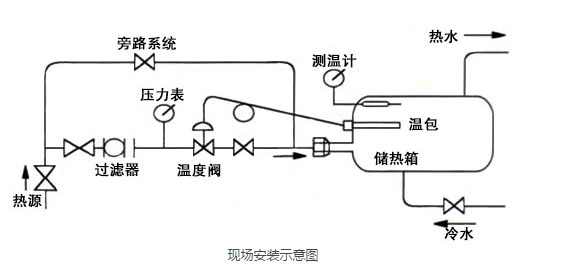

注：安裝時執行器必須與地面垂直，閥前必須安裝過濾器（如圖示），嚴禁當截止閥使用。
