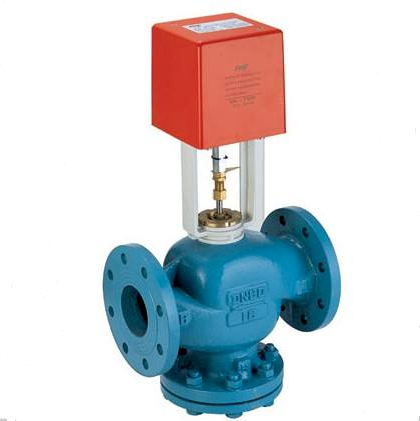

動態平衡電動調節閥概述

  動態平衡電動調節閥是動態平衡與電動調節閥一體化的閥門，主要適用于暖通系統末端空調設備(如空調箱、新風機組、空氣處理機)的溫度控制，通過配置智能模塊控制裝置，可方便的對各環路的流量、溫度進行自動控制、實現合理能源利用，節能降耗，智能化管理。

  動態平衡電動調節閥適用范圍城建、化工、冶金、石油、制藥、食品、飲料、環保

動態平衡電動調節閥優點

　　1：穩定：末端設備的流量變化不受系統壓力波動的影響，流量變化不互相干擾。

　　2：節能：較傳統的系統節能7-20%。

　　3：高效：大大縮短了調試時間，系統運行具有高效率。

　　4：合理：調控溫度精確度更高，比傳統變流量系統合理。

動態平衡電動調節閥特點

　　1：驅動器為直行程，互換性好。

　　2：流量特性曲線：直線/等百分比

　　3：流量誤差≤5%

　　4：工作溫度：0~150℃

　　動態平衡電動調節閥是工業自動化過程控制中的重要執行單元儀表。隨著工業領域的自動化程度越來越高，正被越來越多的應用在各種工業生產領域中。與傳統的氣動調節閥相比具有明顯的優點：節能（只在工作時才消耗電能），環保（無碳排放），安裝快捷方便。

　　1、流體對閥芯作用方向都處于流開狀態，故工作穩定性好。

　　2、除了閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。

　　3、伺服放大器采用深度動態負反饋，可提高調節精度。

　　4、電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。

　　5、電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。

　　6、節省自動化投資，與單座、雙座或套筒調節閥相比，組成同樣的系統可省掉一個閥，簡化系統，節省投資。

　　7、波紋管密封型對移動的閥桿形成完全的密封，堵絕流體外漏。

　　8、三通調節閥分為T型和L型，對介質進行分流和合流，選型時根據現場工況進行確定。

動態平衡電動調節閥工作原理

　　在系統負荷波動較大的變流量系統中，當系統壓力變化時，動態平衡電動調節閥二端的壓差(P1-P3)也隨之變化：

　　⑴、當進口壓力P1升高時，(P1-P2)增大，這時電動閥閥芯向上運動，使P1、P2間開度減少，閥芯壓力P2降低；當進口壓力P1降低時，(P1-P2)減小，這時電動閥閥芯向下運動，使P1、P2間開度增大，閥芯壓力P2升高。因此，無論系統的壓力怎樣變化，通過電動閥閥芯的調節作用，P2、P3間的壓差始終保持不變。因此這種動閥的抗干擾能力強，具有動態平衡的功能；

　?、啤斨毙谐屉妱訄?zhí)行器接受控制信號使閥軸延A-B向上下運動(或角行程電動執行器接受控制信號使閥軸延R向旋轉)時，P2、P3間的開度也隨之變化。由于不管系統壓差(P1-P3)如何變化，P2、P3間的壓差(P2-P3)始終不變，因此對應于任一開度位置，其輸送的水流量都是一定的，并且電動調節閥實際的流量特性曲線與其理想的流量特性曲線是一致的，沒有偏離。因此這種電動調節閥較傳統的電動調節閥具有更好的調節特性。
