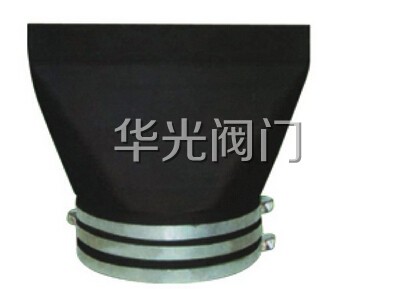

XL-T/F鴨嘴式橡膠止回閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
XL-T/F鴨嘴式橡膠止回閥介紹
鴨嘴式橡膠止回閥安裝管線末端，用于污水排放系統，以及城市排洪、暴雨排放、沿海排放，起止回的作用。當閥門內管線壓力大于閥門外北壓時，管線內壓力迫使鴨嘴打開進行排放。
XL-T/F鴨嘴式橡膠止回閥產品特點
1、100%全橡膠結構，可滿足各種防腐要求(根據實際需求，可選擇不同的橡膠材料)
2、不堵塞、密封好。
3、使用壽命長、無故障、免維修。
4、沒有活動部件和機械部件，無需電信號及人工操作，無噪音。
5、開啟壓力小，小于0.01米的水頭就能打開。
6、一般條件下，水頭損失都可以降低極小的程度。
7、能變換各種安裝形式，以滿足客戶需要。
8、安裝便利，費用低，運行成本小。
XL-T/F鴨嘴式橡膠止回閥用途
1、適用于污水系統
XL—T（F·S）型橡膠排污止回閥可以防止洪水及污水倒灌流入下水道和地下室，避免重大損失。
2、適用于排放系統
XL—T（F·S）型橡膠排污止回閥可以防止水位上漲時，洪水倒灌流入城市地表，污水處理廠排澇泵站。
3、適用于堤壩排放
巖灘排放時，困擾拍門的問題是：石頭垃圾的堵塞使拍門不能安全關閉或無法開啟，在這些地區使用XL—T（F·S）型橡膠排污止回閥將會徹底解決這個問題。
4、適用于機場，高速公路排水
XL—T（F·S）型橡膠排污止回閥用于機場，高速公路大面積排水，有效防止倒流。
5、適用于污水池排放
XL—T（F·S）型橡膠排污止回閥可以防止污水從預埋池的一水段流入另一水段。在未經處理的污水中，該閥的正常運作不會受如塑料、樹枝或絲織品等的影響。
6、氣味陰隔
在管道內安裝XL—T（F·S）型橡膠排污止回閥可阻止污水或有味流體的氣味擴散，并可以隨時排水。
7、適用于下水道排放
在多雨季節，防止從城市內河下水道灌到城市街道。
8、曝氣系統
XL—T（F·S）型橡膠排污止回閥是市政，工廠曝氣系統的理想選擇。
9、適用于泵站系統
XL—T（F·S）型橡膠排污止回閥用于大型排水泵站，以防止水泵停機后倒流。全橡膠結構的XL—T（F·S）型橡膠排污止回閥可以防止海水的腐蝕，水頭損失小。
XL-T/F鴨嘴式橡膠止回閥性能參數
1、開啟壓力：開啟壓力小，通常正反向水位差超過10mm時便可打開閥門，且水頭損失極小。
2、關閉壓力：當閥門外壓大于閥門內管線壓力時，鴨嘴將自動關閉，防止倒流。通常在3m深的水中基本無泄漏，在8m深的水中閥門仍可正常工作。
3、工作溫度：-20~80度
4、適用介質：原水、海水、污水。

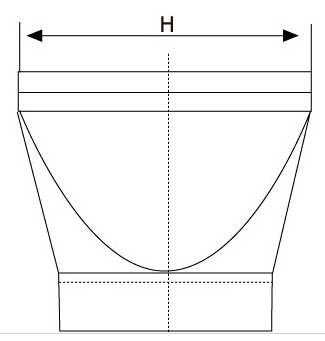

XL-T/F鴨嘴式橡膠止回閥結構圖
XL-T/F鴨嘴式橡膠止回閥外形和連接尺寸
|
公稱通徑(DN) |
管子外徑(DW) |
型號(XL-T) |
長度(L) |
高度(H) |
套入深度(C) |
|
|
Dw |
Do |
|||||
|
100 |
108 |
108 |
XL100-100-T |
158 |
100 |
40 |
|
114 |
114 |
|||||
|
125 |
133 |
133 |
XL125-140-T |
232 |
140 |
50 |
|
140 |
140 |
|||||
|
150 |
159 |
159 |
XL150-200-T |
270 |
200 |
50 |
|
168 |
168 |
|||||
|
200 |
219 |
219 |
XL200-255-T |
320 |
255 |
50 |
|
250 |
273 |
273 |
XL250-265-T |
360 |
265 |
75 |
|
300 |
325 |
325 |
XL300-325-T |
450 |
325 |
115 |
|
350 |
377 |
377 |
XL350-425-T |
560 |
425 |
115 |
|
400 |
426 |
426 |
XL400-525-T |
650 |
525 |
135 |
|
450 |
480 |
480 |
XL450-625-T |
750 |
625 |
150 |
|
500 |
530 |
530 |
XL500-725-T |
850 |
725 |
200 |
|
600 |
630 |
630 |
XL600-825-T |
950 |
825 |
200 |
|
700 |
720 |
720 |
XL700-925-T |
1060 |
925 |
200 |
|
800 |
820 |
820 |
XL800-1080-T |
1200 |
1080 |
250 |
|
900 |
920 |
920 |
XL900-1250-T |
1260 |
1250 |
250 |
|
1000 |
1020 |
1020 |
XL1000-1400-T |
1450 |
1400 |
250 |
|
1200 |
1220 |
1220 |
XL1200-1550-T |
1620 |
1550 |
250 |
|
1400 |
1420 |
1428 |
XL1400-1725-T |
1720 |
1725 |
300 |
|
1600 |
1620 |
1628 |
XL1600-1950-T |
2010 |
1950 |
350 |
|
1800 |
1820 |
1828 |
XL1800-2320-T |
2280 |
2320 |
400 |
|
2000 |
2020 |
2030 |
XL2000-2650-T |
2600 |
2650 |
450 |
