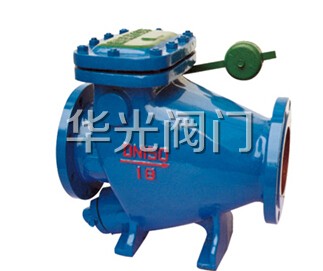

HH44X-10/16微阻緩閉止回閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
HH44X-10/16微阻緩閉止回閥介紹
微阻緩閉止回閥由閥體、閥蓋、閥瓣、閥軸及調節閥等組成。用于給排水管道，安裝在水泵出口處用來防止介質逆流和消除破壞性水錘，并能有效地減少閥門關閉水錘壓力，可保障管網安全運行。
HH44X-10/16微阻緩閉止回閥作用
HH44X-10/16微阻緩閉止回閥又稱逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
HH44X-10/16微阻緩閉止回閥的適用范圍
適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。
HH44X-10/16微阻緩閉止回閥特點
1、微阻緩閉止回閥具有閥瓣輕、開度大、節電效果顯著，流體阻力小，水錘消除機構設計新穎，密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪聲等特點。
2、設有平衡錘裝置。閥瓣旋啟時對水流的阻力小，開閥力僅為原旋啟式的五分之一，為節能性產品。
3、閥瓣關閉的后段行程設有阻尼裝置，且阻尼時間 ,可調，可防止破壞性水錘的產生。
4、新穎包膠閥瓣設計，密封可靠、防腐蝕，減振耐磨、使用壽命長;運行平穩，噪音低。

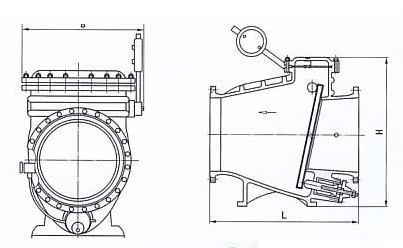

HH44X-10/16微阻緩閉止回閥結構圖
HH44X-10/16微阻緩閉止回閥性能參數
|
型號 |
HH44X-10~25 |
|
|
工作壓力（MPa） |
1.0~2.5 |
|
|
適用溫度（℃） |
≤80 |
|
|
適用介質 |
水 |
|
|
零件材料 |
閥體、閥蓋 |
灰鑄鐵、碳鋼 |
|
閥瓣 |
橡膠組合件 |
|
|
閥軸 |
不銹鋼 |
|
HH44X-10/16微阻緩閉止回閥主要外形和連接尺寸
|
|
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
L |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1300 |
1400 |
1500 |
|
H |
300 |
300 |
320 |
354 |
350 |
380 |
500 |
580 |
670 |
730 |
820 |
920 |
950 |
1100 |
1200 |
1550 |
1700 |
|
B |
220 |
270 |
290 |
300 |
320 |
340 |
410 |
450 |
550 |
580 |
630 |
700 |
800 |
900 |
990 |
1120 |
1300 |

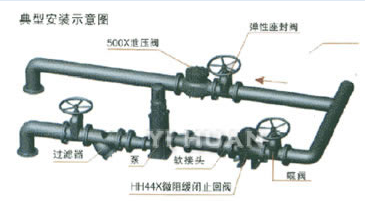

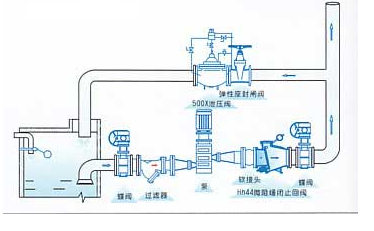

HH44X-10/16微阻緩閉止回閥安裝示意圖
