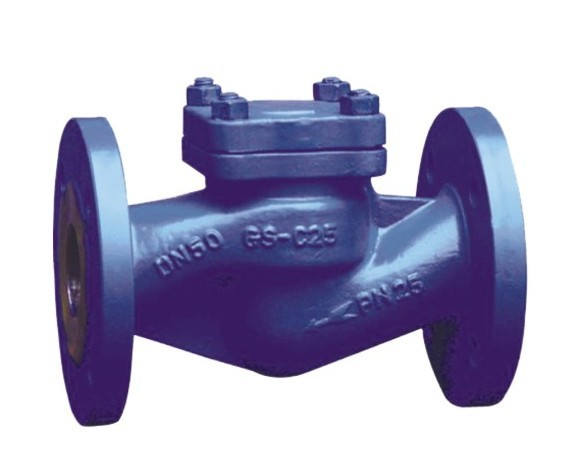

H41H德標止回閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
H41H德標止回閥工作原理：
當介質由閥體箭頭所示流向進入閥體，介質的壓力作用在閥瓣上產生向上的推力，當介質推力大于閥瓣重力時，閥門打開。當閥后介質壓力作用在閥瓣上的力加上閥瓣自身重力大于閥前壓力作用在閥瓣上的力時，閥門關閉，阻止介質倒流。
H41H德標止回閥產品特點：
1、動作靈敏、密封性能好。
2、整體結構、簡單緊湊、造型美觀。
3、使用壽命長、可靠性高。
4、其結構與截止閥相似，閥體和閥瓣與截止閥相同，密封更牢靠。
H41H德標止回閥設計標準：
☆設計和制造標準按照: DIN3356；
☆結構長度按照: DIN3202；
☆法蘭端尺寸按照：DIN2543-2545或可選
☆對焊端尺寸按照：DIN3239
☆檢驗和測試按照: DIN3230
H41H德標止回閥技術規范：
| 結構形式 Construction | DIN3356 |
| 結構長度 face to face dimension | DIN3202 |
| 連接法蘭 flanged ends | DIN2543-2546 |
| 試驗和檢驗 test&inspection | DIN3230-75 |
H41H德標止回閥產品性能規范：
|
公稱壓力(MPa) nominal pressure |
殼體試驗壓力(MPa) shell test |
密封試驗壓力(MPa) sealing test |
適用溫度(℃) suitable temp |
適用介質 suitable madium |
| 1.6 | 2.4 | 1.76 | -20℃-350℃ |
水、蒸汽、油品等 water,steam,oil,etc. |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 |
H41H德標止回閥主要零部件材質：
| 序號NO. | 名稱part name | 材質material |
| 1 | 閥體body | GS-C25、CF8、CF3 |
| 2 | 閥瓣disc | 2CR13、F304、F316 |
| 3 | 金屬墊片 Metal spiral wound gasket |
石棉+不銹鋼 Asbestos+stainless steel、PTFE |
| 4 | 閥蓋bonnet | GS-C25、CF8、CF3 |
| 5 | 六角螺母 Hexagon nut | ASTMA193 2H、A193-8、A193-8M |
| 6 | 雙頭螺栓bolt | ASTMA193 B7、A193-B8、A193-B8M |
H41H德標止回閥產品尺寸：
|
壓力等級 pressure |
PN16 | |||||||||||||
| 口徑size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 70 | 70 | 80 | 80 | 85 | 95 | 110 | 130 | 155 | 165 | 215 | 285 | 325 | 365 |
| Kv | 5.7 | 7.8 | 11.8 | 17.9 | 27.9 | 48.5 | 77.6 | 109 | 168 | 251 | 389 | 664 | 1017 | 1446 |
| 重量Weight | 2.4 | 3.0 | 3.8 | 5.7 | 7.4 | 10.3 | 15.2 | 20.4 | 31 | 49 | 69 | 132 | 198 | 278 |
