300X-10/16Q緩閉止回閥介紹

300X-10/16Q緩閉止回閥是安裝在高層建筑或是給水系統的水泵出口處，主要的功能是防止介質逆流以及水錘產生的智能型閥門。該閥兼具了水錘消除器、逆止閥以及電動閥三種設備的功能，可有效的提高供水系統的工作效率及保障設備的安全性，并將緩開、速閉、緩閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。300X緩閉止回閥閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

300X-10/16Q緩閉止回閥工作原理

當閥門從系統的進口端給水時，介質會通過微型過濾器、單向閥以及針閥進入到主閥的控制室，在接著到球閥排水處流向下游。由于針閥的開啟角度大于球閥，因此主閥控制室的出水速度會比進水速度快，從而減低控制室的壓力，主要的作用就是主閥盤下端的進口壓力打開以后，主閥就能向下游供水。

當停止供水時，下游的介質就會逆流回來，而一小部分的水流會流向主閥的控制室，但由于單向閥的作用，介質只能進入控制室卻不能流出，同時就會引起主閥控制室升壓從而可緩慢的關閉主閥。

300X-10/16Q緩閉止回閥特點：

300X緩閉止回閥由主閥、單向閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，可使主閥得到最佳的開啟或關閉速度。防止水鍾水擊的產生，以達到緩閉消聲的效果。 本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，開啟及緩閉平穩。

300X-10/16Q緩閉止回閥安裝事項

1.安裝300X-10/16Q緩閉止回閥時注意介質流動方向要與閥體所標示的箭頭方向一致，避免事故發生;

2.在安裝期間，請勿使得300X緩閉止回閥與其他閥門直接連接;

3.在閥板操作的半徑范圍內，請勿加入組塞物或是管接頭;

4.在300X緩閉止回閥前方或是后面不要在安裝變徑管;

5.在管道拐彎處的位置安裝該閥要注意留有足夠大的空間位置。

300X-10/16Q緩閉止回閥結構圖：

300X-10/16Q緩閉止回閥主要零件材料：

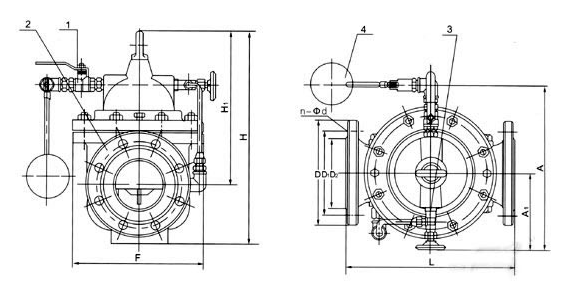

300X-10/16Q緩閉止回閥外形尺寸：

300X-10/16Q緩閉止回閥安裝示意圖：
