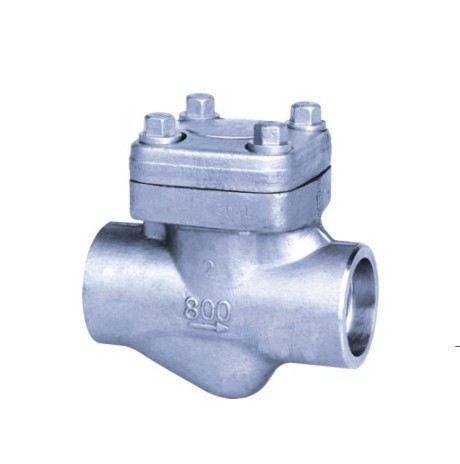

H61H焊接升降式鍛鋼止回閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
銷售：0592-7152801
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
H61H焊接升降式鍛鋼止回閥有三種體蓋連接設計形式。第一種是螺栓式閥蓋：按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r(shí)也可采用透焊連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。
【H61H焊接升降式鍛鋼止回閥執行標準】
設計與制造：MSSP-118，ASME B16.34
檢驗與測試：API 598
標記：MSS-SP-25
【H61H焊接升降式鍛鋼止回閥性能參數】
|
型號
|
H61H
|
H61Y
|
|
|
適用溫度（℃）
|
≤425
|
||
|
適用介質
|
水、蒸汽、油品
|
||
|
材料
|
閥體、閥蓋
|
碳素鋼
|
|
|
閥瓣
|
鉻不銹鋼
|
||
|
密封面
|
鉻不銹鋼或碳鋼對焊鐵基合金
|
||
|
墊片
|
柔性石墨
|
||
【H61H焊接升降式鍛鋼止回閥主要外形和連接尺寸】
| 公稱通徑DN | 尺寸 (mm) | 重量 (kg) | |||||
| mm | in | L | l | D | D1 | H | |
| 15 | 1/2 | 80 | 10 | 34 | 21.8 | 47.5 | 1.25 |
| 20 | 3/4 | 90 | 13 | 40 | 27.1 | 52.5 | 1.6 |
| 25 | 1 | 100 | 13 | 50 | 33.8 | 62.5 | 2.4 |
| 32 | 1 1/4 | 120 | 13 | 58 | 42.6 | 78 | 3.75 |
| 40 | 1 1/4 | 140 | 13 | 66 | 48.7 | 92 | 5.5 |
| 50 | 2 | ||||||

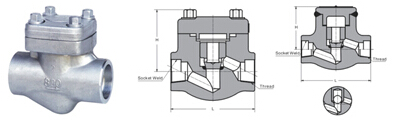

【H61H焊接升降式鍛鋼止回閥結構圖】
