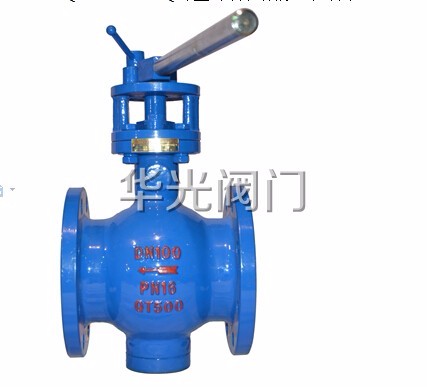

手動偏心半球閥PQ40F-10/16Q
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
PQ40F-10/16Q手動偏心半球閥介紹：
手動偏心半球閥是靠旋轉閥鏈來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
華光閥門生產的這款PQ40F手動偏心半球閥屬于側裝式半偏心球閥，側裝式結構緊湊、閥門質量輕，適用于對閥門安裝空間有要求的場合。
PQ40F-10/16Q手動偏心半球閥適用范圍：
雙偏心半球閥廣泛使用于污水處理、紙漿、石油、化工、城市給排水、城市采暖供熱等要求嚴緊的場合，適用于電廠、水力除渣或氣態輸送管道的控制。
PQ40F-10/16Q手動偏心半球閥結構特點：
(1)利用偏心減少摩擦，提高使用壽命，有利于用在一些工況條件比較惡劣的領域；
(2)流體阻力小，全通徑的球閥基本沒有流阻；
(3)開關無摩擦，密封不易磨損，啟閉力矩小。

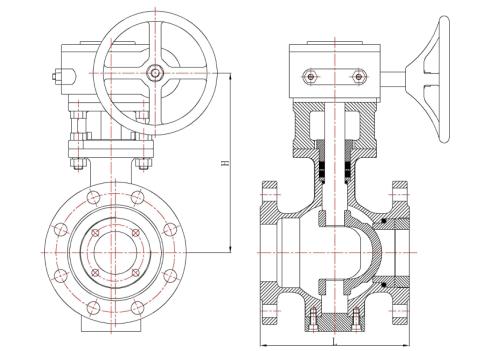

PQ40F-10/16Q手動偏心半球閥結構圖：
PQ40F-10/16Q手動偏心半球閥主要零件材料：
|
型號 |
閥體 |
球 |
支架 |
閥桿 |
填料 |
|
PQ40F-10/16Q |
QT450、WCB |
QT450、WCB、304、316 |
QT450、WCB |
WCB、2Cr13 |
PTFE、 柔性石墨 |
PQ40F-10/16Q手動偏心半球閥主要技術參數：
|
型號 |
公稱壓力PN(MPa) |
殼體試驗壓力（MPa） |
密封試驗壓力（MPa） |
工作溫度（℃ ） |
適用介質 |
|
PQ40F-10Q |
1.0 |
1.5 |
1.1 |
≤80 |
水、油品等 |
|
PQ40F-16Q |
1.6 |
2.4 |
1.76 |
≤80 |
PQ40F-10/16Q手動偏心半球閥主要外形尺寸：
|
公稱通徑DN(mm) |
尺寸 |
|
|
L |
H |
|
|
50 |
178 |
210 |
|
65 |
190 |
215 |
|
80 |
203 |
245 |
|
100 |
229 |
265 |
|
125 |
254 |
290 |
|
150 |
267 |
315 |
|
200 |
292 |
360 |
|
250 |
330 |
380 |
|
300 |
356 |
450 |
|
350 |
381 |
500 |
|
400 |
406 |
570 |
|
450 |
432 |
640 |
|
500 |
457 |
700 |
|
600 |
508 |
760 |
|
700 |
610 |
830 |
|
800 |
660 |
920 |
|
900 |
711 |
1050 |
|
1000 |
811 |
1185 |
|
1200 |
1015 |
1325 |
