- 一片式內螺紋球閥Q11F
一片式內螺紋球閥Q11F
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
Q11F PN16~PN63一片式內螺紋球閥介紹
Q11F PN16~PN63一片式內螺紋球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于石油化工城市給排水等要求嚴格切斷的工況。
Q11F PN16~PN63一片式內螺紋球閥特點
Q11F一片式不銹鋼球閥屬于手動閥類。球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截斷或接通管道和設備介質，也可用于流體的調節與控制，適用范圍廣。
1.流體阻力小，其阻力系數與同長度的管段相等。
2.結構簡單、體積小、重量輕。
3.緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4.操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5.維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6.在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7.適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

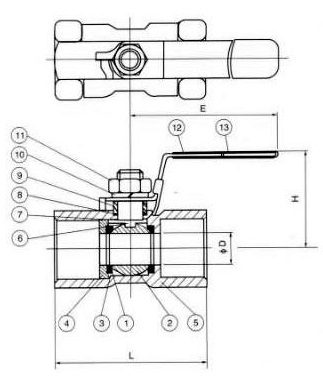

Q11F PN16~PN63一片式內螺紋球閥結構圖
Q11F PN16~PN63一片式內螺紋球閥零件材料
|
零件名稱 |
材質 |
|
密封圈 |
聚四氟乙烯PTFE |
|
球體 |
不銹鋼304、SS316 |
|
密封墊 |
聚四氟乙烯PTFE |
|
閥蓋 |
不銹鋼304、SS316 |
|
閥體 |
不銹鋼CF8M |
|
閥桿 |
不銹鋼304、SS316 |
|
止推墊圈 |
聚四氟乙烯PTFE |
|
填料 |
聚四氟乙烯PTFE |
|
填料壓蓋螺母 |
不銹鋼SS304 |
|
墊圈 |
不銹鋼SS304 |
|
閥桿螺母 |
不銹鋼SS304 |
|
手柄套 |
塑料PLASTIC |
|
手柄 |
不銹鋼SS304 |
Q11F PN16~PN63一片式內螺紋球閥性能參數
|
公稱壓力 |
最高使用壓力 |
試驗壓力（水壓） |
||
|
1.6MPA |
120℃以下水、油、瓦斯 |
飽和蒸汽 |
閥體 |
閥座 |
|
1.76MPA |
0.6MPA |
9.5MPA |
7MPA |
|
設計制造：按ANSIB16.34檢驗測試：按API598
結構長度：按GB/T15188.3-94
工作壓力：1000PSI(7MPa)
溫度范圍：MF-40~232℃-40~500℉
MP-40~300℃-40~572℉
適用介質：(C)水、油品、氣(P)硝酸類(R)醋酸類
螺紋標準：BSP、BSPT、NPT、DIN259/2999、ISO7/1-1982、ISO228/1-1982、RP、RC
產品規格：1/4″~4″
材料標準：(C)ASTMA216-WCB、DIN1.619(P)(R)CF8(304)、DIN1.4308;CF8M(316)、DIN1.4408
其他說明：(C)(P)球體、閥桿采用SS304。本公司還可提供ASTMA351-CF3M(316L)、DIN1.4404及雙相不銹鋼、蒙乃爾等材料。
Q11F PN16~PN63一片式內螺紋球閥外形尺寸
|
SIZE |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
|
D |
5.0 |
7.0 |
9.2 |
12.5 |
15.0 |
20.0 |
24.5 |
32 |
|
L |
40 |
45 |
58 |
60 |
72 |
78 |
83 |
100 |
|
H |
35 |
37 |
43.5 |
47 |
50 |
57 |
69 |
74.5 |
|
E |
64 |
70 |
90 |
90 |
103 |
103 |
127 |
127 |
|
重量WT(g) |
55 |
95 |
165 |
250 |
405 |
625 |
850 |
1400 |
