浮動硬密封電動球閥Q941Y
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
【Q941Y 型 PN16~PN63 浮動硬密封電動球閥介紹】
Q941Y 型 PN16~PN63 浮動硬密封電動球閥采用硬密封、閥座密封面材料為硬質合金，公稱壓力 PN16~PN63、公稱尺寸 DN15~DN200、適用溫度為 -28~500℃，閥體材料為碳素鋼或不銹鋼。因采用硬密封(金屬密封)，此種閥門特別適用于帶顆粒性、固物類、漿料等介質及高溫高壓管線。
【Q941Y 型 PN16~PN63 浮動硬密封電動球閥特點】
Q941Y 型 PN16~PN63 浮動硬密封電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，由 DCL 系列精小型電動執行器(也可根據用戶要求配置不同型號電子式電動執行機構或氣活塞式執行機構)與超短球閥組成。電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4-20mA 信號及 220V AC 電源即可控制運轉。和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。
【Q941Y 型 PN16~PN63 浮動硬密封電動球閥零件材料】
型號 材料 閥體球體 閥桿 密封圈填料、墊圈
| Q941Y-16C | WCB | 2Cr13 | 特種硬化材料 | 柔性石墨環、柔性石墨纏繞墊 |
| Q941Y-25 | ||||
| Q941Y-40 | ||||
| Q941Y-63 | ||||
| Q941Y-16P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ||
| Q941Y-25P | ||||
| Q941Y-40P | ||||
| Q941Y-63P | ||||
| Q941Y-16R | CF8 (304) | 0Cr18Ni9 (304) | ||
| Q941Y-25R | ||||
| Q941Y-40R | ||||
| Q941Y-63R |
【Q941Y 型 PN16~PN63 浮動硬密封電動球閥性能參數】
型號 DN MPa 適用溫度 適用介質
| Q941Y-16C | 16 | 1.6 | -28~425 | 水、蒸汽、油品等 |
| Q941Y-25 | 25 | 2.5 | ||
| Q941Y-40 | 40 | 4.0 | ||
| Q941Y-63 | 63 | 6.3 | ||
| Q941Y-16P | 16 | 1.6 | -28~500 | 硝酸等腐蝕性介質 |
| Q941Y-25P | 25 | 2.5 | ||
| Q941Y-40P | 40 | 4.0 | ||
| Q941Y-63P | 63 | 6.3 | ||
| Q941Y-16R | 16 | 1.6 | ||
| Q941Y-25R | 25 | 2.5 | ||
| Q941Y-40R | 40 | 4.0 | ||
| Q941Y-63R | 63 | 6.3 |
【Q941Y 型 PN16~PN63 浮動硬密封電動球閥外形尺寸】
DN L D D1 D2 b z×?d
| 15 | 130 | 95 | 65 | 45 | 14 | 4×?14 |
| 20 | 140 | 105 | 75 | 55 | 14 | 4×?14 |
| 25 | 150 | 115 | 85 | 65 | 14 | 4×?14 |
| 32 | 165 | 135 | 100 | 78 | 16 | 4×?18 |
| 40 | 180 | 145 | 110 | 85 | 16 | 4×?18 |
| 50 | 200 | 160 | 125 | 100 | 16 | 4×?18 |
| 65 | 220 | 180 | 145 | 120 | 18 | 4×?18 |
| 80 | 250 | 195 | 160 | 135 | 20 | 8×?18 |
| 100 | 280 | 215 | 180 | 155 | 20 | 8×?18 |
| 125 | 320 | 245 | 210 | 185 | 22 | 8×?18 |
| 150 | 360 | 280 | 240 | 210 | 24 | 8×?23 |
| 200 | 400 | 335 | 295 | 265 | 26 | 12×?23 |

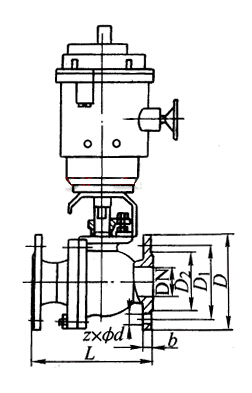

【Q941Y 型 PN16~PN63 浮動硬密封電動球閥結構圖】
