【Q347Y卸灰固定球閥介紹】

　　 Q347Y卸灰固定球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中;在化工產品、醫藥和食品生產種;在水電、火電和核電的電力生產系統中;在城市和工業企業的給排水、供熱、和供氣系統中;在農田的排灌系統中;在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。

　　【Q347Y卸灰固定球閥特點】

　　1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關位置避免誤操作。手柄上有明顯地開和關標識。

　　2、閥桿采用A182F(1Cr13)整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。

　　3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。

　　4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。

　　5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構;DN150以下為浮球形式，DN200以下為固定球形式。

　　6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所

　　【Q347Y卸灰固定球閥零件材料】

　　【Q347Y卸灰固定球閥性能參數】

　　連接形式：法蘭

　　產品材質：碳鋼

　　公稱通徑：DN15-600(mm)mm

　　適應介質：蒸汽

　　壓力環境：0.6-40

　　工作溫度：常溫

　　閥門標準：國標、德標、日標、英標、美標

　　流動方向：雙向

　　卸灰球閥執行標準

　　1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

　　2、法蘭尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。

　　3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

　　4、檢驗主試驗：JB/T 9092、API 598。

　　卸灰球閥是由截止閥演變而來。它具有相同的旋轉90度提動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球面和通道口的比例應該是這樣的，即當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。

　　【Q347Y卸灰固定球閥外形尺寸】

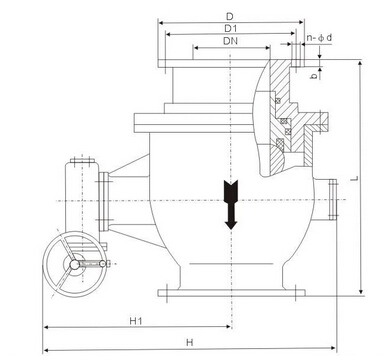

　　【Q347Y卸灰固定球閥結構圖】
