氣動球閥Q641F/Y-16/25C/P

氣動球閥Q641F/Y-16/25C/P

質量穩定：實行全過程質量監控，細致入微，全方位檢測！

價格合理：高效內部成本控制，減少了開支，讓利于客戶！

交貨快捷：生產流水線，充足的備貨，縮短了交貨期！

銷售：0592-7152801

傳真：0592-7152811

支持：13950155029

QQ ： 35527467

郵箱：cnbgfm@foxmail.com


Q641F/Y-16/25C/P氣動球閥介紹

Q641F/Y-16/25C/P氣動球閥是氣動、法蘭連接、浮動球直通式結構形式，閥座密封面材料為PTFE、增強PTFE塑料(Q641F)、金屬堆焊鈷基(Q641Y)，公稱壓力PN16~PN63，閥體材料為WCB、CF8、CF8M、合金鋼的球閥。氣動法蘭球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用用于流體的調節與控制。選用不同的材質，氣動球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。氣動法蘭球閥可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。

Q641F/Y-16/25C/P氣動球閥特點

1. 流體阻力小，其阻力系數與同長度的管段相等。

2. 結構簡單、體積小、重量輕。

3. 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

4. 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

5. 維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6. 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

7. 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

8. 因?yàn)闅鈩?dòng)球閥動力源采用的是氣體，一般為0.2-0.8MPa壓力，相對比較安全。氣動球閥如果漏氣的話，相對液動、電動來說，氣體可以直接排出，對環境沒有污染，同時具有較高的安全性。

9.相對于手動和渦輪轉動球閥來說，氣動球閥可以大口徑配置，(手動和渦輪轉動球閥一般都在DN300口徑以下，氣動球閥目前可以達到DN1200口徑。)

Q641F/Y-16/25C/P氣動球閥氣動執行器
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式（彈簧復位）。

Q641F/Y-16/25C/P氣動球閥附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣、氣動、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構

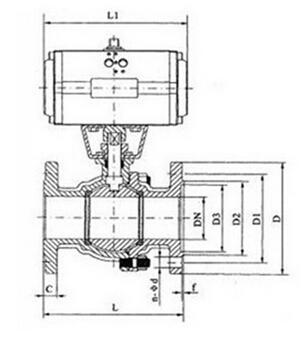

Q641F/Y-16/25C/P氣動球閥結構圖

Q641F/Y-16/25C/P氣動球閥零件材料

Q641F、Q641Y 型 PN16~PN63 氣動球閥零部件材料

型號

材料

閥體

閥桿

密封面

填料

Q641F-16C

WCB

2Cr13
304
316
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti

PTFE、增強 PTFE

PTFE

Q641F-25

Q641F-40

Q641Y-16C

金屬堆焊鈷基

柔性石墨

Q641Y-25

Q641Y-40

Q641F-16P

CF8

304

PTFE、增強 PTFE

PTFE

Q641F-25P

Q641F-40P

Q641Y-16P

金屬堆焊鈷基

柔性石墨

Q641Y-25P

Q641Y-40P

Q641F-16R

CF8M

316

PTFE、增強 PTFE

PTFE

Q641F-25R

Q641F-40R

Q641Y-16R

金屬堆焊鈷基

柔性石墨

Q641Y-25R

Q641Y-40R

Q641F-16I

合金鋼

不銹鋼

—

—

Q641F-25I

Q641F-40I

Q641F-63I

Q641F/Y-16/25C/P氣動球閥性能參數

公稱通徑DN（mm）

15-250

公稱壓力PN（MPa)

1.6

公稱壓力PS（MPa)

強度試驗

2.4

密封試驗

1.76

材料\材料代號

C

P

R

主要零件

閥體

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

蝶板

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

閥桿

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

密封圈

增強聚四氟乙烯對位聚苯

填料

聚四氟乙烯柔性石墨

適用工況

適用介質

水、蒸汽、油品

硝酸類

醋酸類

適用溫度

-28℃～300℃

執行器

型號

BAW系列、GT系列、SW系列

氣源壓力

0.4-0.7Mpa

Q641F/Y-16/25C/P氣動球閥外形尺寸

公稱通徑DN(mm)

尺寸

執行器型號

L

D

D1

D2

b

f

Z-Φd

15

108

95

65

45

14

2

4-14

GT52/GT63K

20

117

105

75

55

14

4-14

GT63/GT63K

25

127

115

85

65

14

4-14

GT63/GT83K

32

140

135

100

78

16

4-18

GT83/GT83K

40

165

145

110

85

16

3

4-18

GT83/GT110K

50

178

160

125

100

16

4-18

GT83/GT110K

65

190

180

145

120

18

4-18

GT110/GT127K

80

203

195

160

135

20

8-18

GT127/GT127K

100

305

215

180

155

20

8-18

GT127/GT160K

125

256

245

210

185

22

8-18

GT160/GT190K

150

394

280

240

210

24

8-23

GT190/GT210K

200

457

335

295

265

26

12-23

GT254/BAW20S

250

533

405

335

320

30

12-25

BAW17/BAW20S



?
