蝸輪球閥Q341F/Y-16/25C/P

蝸輪球閥Q341F/Y-16/25C/P

質量穩定：實行全過程質量監控，細致入微，全方位檢測！

價格合理：高效內部成本控制，減少了開支，讓利于客戶！

交貨快捷：生產流水線，充足的備貨，縮短了交貨期！

銷售：0592-7152801

傳真：0592-7152811

支持：13950155029

QQ ： 35527467

郵箱：cnbgfm@foxmail.com

Q341F/Y-16/25C/P蝸輪球閥介紹

Q341F/Y-16/25C/P蝸輪球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。
球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。

Q341F/Y-16/25C/P蝸輪球閥特點

1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且Q341蝸輪浮動球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。

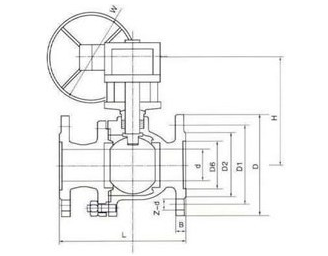

Q341F/Y-16/25C/P蝸輪球閥結構圖



Q341F/Y-16/25C/P蝸輪球閥零件材料

序號
NO

零件名稱

材質

GB

ASTM

1

閥體

WCB

A2116-WCB

2

密封圈

PTFE

PTFE

3

球體

1C18Ni9Ti

SS304

4

螺母

35

A194-2H

5

螺柱

35CrMoA

A193-B7

6

石體

WCB

A216-WCB

7

墊片

柔性石墨+不銹鋼

B12.10-304F/.G

8

填料

PTFE

PTFE

9

填料壓蓋

WCB

A2116-WCB

10

定位片

25

A105

11

擋圈

65Mn

AISI1066

12

手柄

K33

A47-667
Gr.32510

13

閥桿

1Cr33

A276-410

14

螺釘

35

A193-B7

15

止推墊片

PTFE

PTFE

Q341F/Y-16/25C/P蝸輪球閥主要技術規范

設計依據

國標系列

美標系列

設計標準

GB/T12237

AP16D

ANSIB16.34

法蘭連接結構長度

GB/T12221

AP16D

ANSIB16.10

結構長度(焊接)

GB/T15188.1

AP16D

ANSIB16.10

連接法蘭

GB/T9113
JB/T79
Hg20592

ANSIB16.5、B16.47

對焊端

GB/T12224

ANSIB16.25

試驗和檢驗

GB/T9092

AP16D

AP1598

Q341F/Y-16/25C/P蝸輪球閥外形尺寸

公稱通徑

15

20

25

40

50

65

80

100

125

150

200

d1

13

19

25

38

64

64

76

102

127

152

203

L

108

117

127

165

191

191

203

229

356

394

457


?
