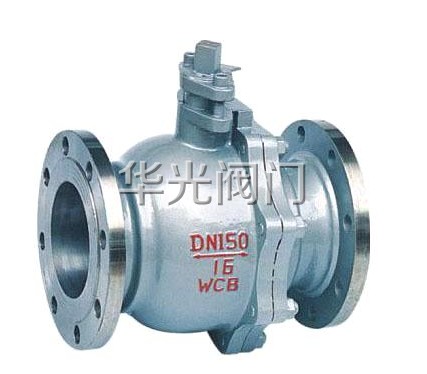

不銹鋼手動球閥Q41F-10/16/25P
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
Q41F-10/16/25P不銹鋼手動球閥介紹
Q41型不銹鋼法蘭球閥具有流量大、結構簡單、密封可靠、維護方便等特點，閥體材料主要有304、304L、316、316L及雙相鋼等不銹鋼材質，可應用于水、油品以及腐蝕性介質，不易被介質沖蝕，在各行業得到廣泛的應用。
Q41F-10/16/25P不銹鋼手動球閥用途
不銹鋼法蘭球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中;在化工產品、醫藥和食品生產種;在水電、火電和核電的電力生產系統中;在城市和工業企業的給排水、供熱、和供氣系統中;在農田的排灌系統中;在治金生產系統中都有廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截?cái)嗷蚪油ń橘|(zhì)流，使介質按照預定的程序輸送到各個指定點。
Q41F-10/16/25P不銹鋼手動球閥特點
1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關位置避免誤操作。手柄上有明顯地開和關標識。
2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。
3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。
4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。
6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所。

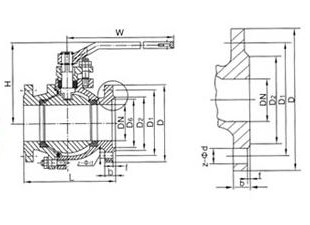

Q41F-10/16/25P不銹鋼手動球閥結構圖
Q41F-10/16/25P不銹鋼手動球閥零件材料
|
閥體
|
閥桿
|
閥球
|
密封面
|
墊片
|
填料
|
工作溫度
|
適用介質
|
|
WCB
|
1Cr13
|
1Cr13
|
1Cr13
司太立合金
本體材料
|
柔性石墨
不銹鋼加柔性石墨
08軟鋼
F304 F316
|
柔性石墨
編結石墨
|
-29-425℃
|
水、蒸汽、油品
|
|
WC6
|
15CrMo
|
15CrMo
|
-29-425℃
|
||||
|
WC9
|
25Cr2MoV
|
25Cr2MoV
|
|||||
|
LCB
|
304
|
304
|
-46-354℃
|
||||
|
CF8
|
304
|
304
|
-196-600℃
|
部分酸、堿
|
|||
|
CF3
|
304L
|
304L
|
|||||
|
CF8M
|
316
|
316
|
|||||
|
CF3M
|
316L
|
316L
|
Q41F-10/16/25P不銹鋼手動球閥性能參數
適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質
適用溫度：-196～350℃
驅動方式：手動、氣動、電動、液動等
公稱通徑：DN15～250mm 1/2"～10"
主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用用于流體的調節與控制。
Q41F-10/16/25P不銹鋼手動球閥外形尺寸
|
DN |
PN1.6MPa |
PN2.5MPa |
||||||||||||||||
|
D1 |
D2 |
D |
f |
b |
n-b |
L |
H |
W |
D1 |
D2 |
D |
f |
b |
n-b |
L |
H |
W |
|
|
15 |
45 |
65 |
95 |
2 |
14 |
4-14 |
130 |
75 |
130 |
45 |
65 |
95 |
2 |
14 |
4-14 |
130 |
75 |
130 |
|
20 |
55 |
75 |
105 |
2 |
14 |
4-14 |
140 |
84 |
170 |
55 |
75 |
105 |
2 |
14 |
4-14 |
140 |
84 |
170 |
|
25 |
65 |
85 |
115 |
2 |
14 |
4-14 |
150 |
90 |
170 |
65 |
85 |
115 |
2 |
14 |
4-14 |
150 |
90 |
170 |
|
32 |
78 |
100 |
135 |
3 |
16 |
4-18 |
165 |
107 |
200 |
78 |
100 |
135 |
2 |
16 |
4-18 |
165 |
107 |
200 |
|
40 |
85 |
110 |
145 |
3 |
16 |
4-18 |
180 |
127 |
250 |
85 |
110 |
145 |
3 |
16 |
4-18 |
180 |
127 |
250 |
|
50 |
100 |
125 |
160 |
3 |
16 |
4-18 |
200 |
140 |
250 |
100 |
125 |
160 |
3 |
20 |
4-18 |
200 |
140 |
250 |
|
65 |
120 |
145 |
180 |
3 |
18 |
4-18 |
220 |
164 |
350 |
120 |
145 |
180 |
3 |
22 |
8-18 |
220 |
164 |
350 |
|
80 |
135 |
160 |
195 |
3 |
20 |
8-18 |
250 |
177 |
350 |
135 |
160 |
195 |
3 |
22 |
8-18 |
250 |
177 |
350 |
|
100 |
155 |
180 |
215 |
3 |
20 |
8-18 |
280 |
206 |
420 |
160 |
190 |
230 |
3 |
24 |
8-23 |
280 |
206 |
420 |
|
125 |
185 |
210 |
245 |
3 |
22 |
8-18 |
320 |
292 |
700 |
188 |
220 |
270 |
3 |
28 |
8-25 |
320 |
292 |
700 |
|
150 |
210 |
240 |
280 |
3 |
24 |
8-23 |
360 |
320 |
1000 |
218 |
250 |
300 |
3 |
30 |
8-25 |
360 |
320 |
1000 |
|
200 |
265 |
295 |
335 |
3 |
26 |
12-23 |
400 |
365 |
1300 |
278 |
310 |
360 |
3 |
34 |
12-25 |
400 |
365 |
1300 |
|
250 |
320 |
355 |
405 |
3 |
30 |
12-25 |
533 |
420 |
1800 |
330 |
370 |
425 |
3 |
36 |
12-30 |
533 |
420 |
1800 |
