四通四密封球閥Q346F
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
【Q346F四通四密封球閥介紹】
Q346F四通四密封球閥為X形垂直通道的球閥，它的特點是球體的兩條通道為X形布置.四個通道口徑均布子球體赤道圓周截面上，當球體沿順時針旋轉90度時，能使相近的兩個通道實現兩兩相通。
【Q346F四通四密封球閥特點】
1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開 關位置避免誤操作。手柄上有明顯地開和關標識。
2、閥桿采用A182F(1Cr13)整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。
3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。
4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構;DN150以下為浮球形式，DN200以下為固定球形式。
6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所
【Q346F四通四密封球閥零件材料】
|
零件名稱 |
材 質 |
|
|
GB |
ASTM |
|
|
閥體、閥蓋 |
WCB |
A216-WCB |
|
密封圈 |
PTFE、對位聚苯 |
PTFE、對位聚苯 |
|
球體 |
1Cr18Ni9Ti |
SS 304 |
|
閥座、閥桿 |
2Cr13 |
A246-416 |
|
雙頭螺柱 |
35CrMoA |
A193-B7 |
【Q346F四通四密封球閥性能參數】
|
公稱壓力 PN(MPa) |
試驗壓力 |
||
|
殼體 |
高壓液密封 |
低壓氣密封 |
|
|
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
|
|
4.0 |
6.0 |
4.4 |
|
|
CLASS150 |
3.O |
2.2 |
|
|
適用工況 |
適用介質 |
水、油品、氣等非腐蝕介質和酸堿腐蝕介質 |
|
|
適用溫度 |
-28-350℃ |
||
|
應用規范 |
連接法蘭 |
JB79-59、GB9113、HG20592-97、ANSI B16.5 |
|
|
檢驗試驗 |
GB9/T 9092-99、API 598 |
||
【Q346F四通四密封球閥外形尺寸】
|
公稱壓力 |
主要尺寸 |
公稱通徑 |
|||||||||||
|
15/1/2″ |
20/3/4″ |
25/1″ |
32/11/4″ |
40/11/2″ |
50/2″ |
65/21/2″ |
80/3″ |
100/4″ |
125/5″ |
150/6″ |
200/8″ |
||
|
PN1.6MFb |
L |
150 |
150 |
180 |
200 |
220 |
240 |
260 |
280 |
320 |
380 |
440 |
550 |
|
PN2.5MFh |
L1 |
75 |
75 |
90 |
100 |
110 |
120 |
130 |
140 |
160 |
190 |
220 |
275 |
|
PN4.0MFb |
H |
90 |
90 |
102 |
115 |
135 |
140 |
155 |
185 |
210 |
275 |
305 |
335 |
|
CLASS150 |
W |
140 |
140 |
155 |
250 |
250 |
350 |
350 |
420 |
700 |
|
|
|

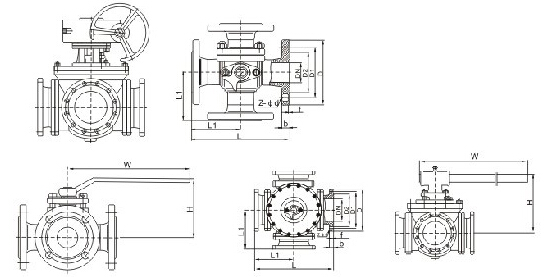

【Q346F四通四密封球閥結構圖】
