傘齒輪彈性座封閘閥Z545X-16Q
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
Z545X-16Q傘齒輪彈性座封閘閥介紹
Z545X-16Q傘齒輪彈性座封閘閥具有彈性座封閘閥的優點之外,并可以較直觀閥門開度,啟閉迅速可靠,故常應用消防及工業系統.一般安裝于距地面較高位置.
Z545X-16Q傘齒輪彈性座封閘閥特點
1、重量輕：本體采用高級球黑鑄鐵制成，重量較傳統閘閥重量減輕約20%~30%，安裝維修方便。
2、平底式閘座：傳統的閘閥往往在通水洗管后即因外物諸如石頭，木塊、水泥、鐵屑、雜物等淤積于閥底凹槽內，容易造成無法關閉緊密而形成漏水現象，彈性座封閘閥底部采用與水管機同的平底設計，不易造成雜物淤積，使流體暢通無阻。
3、整體包膠：閘板采用高品質的橡膠進行整體內、外包膠，歐洲一流的橡膠硫化技術使得硫化后的閘板能夠保證精確的幾何尺寸，且橡膠與球墨鑄閘板接著牢靠，不易脫落及彈性記憶佳。水
4、精鑄閥體：閥體采用精密鑄造，精確的幾何尺寸使得閥體內部無需任何精加工即可保證閥門的密封性。

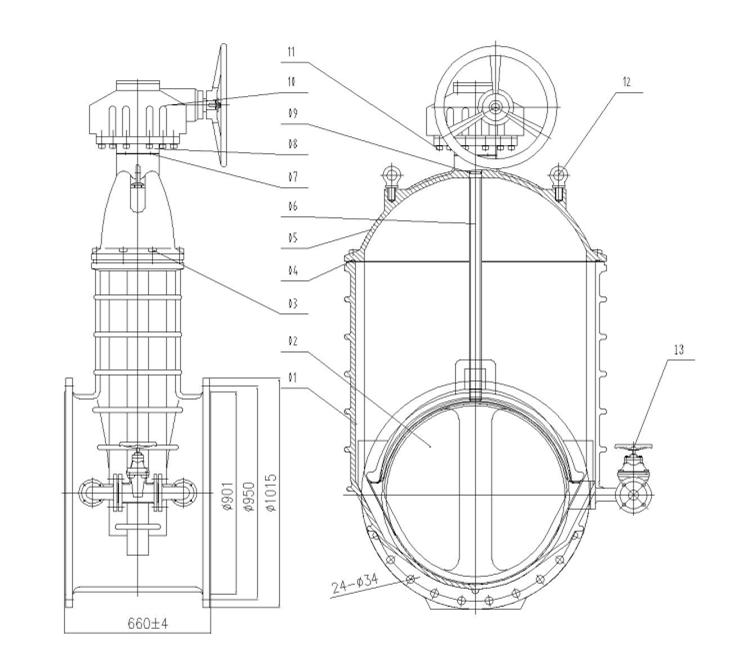

Z545X-16Q傘齒輪彈性座封閘閥結構圖
Z545X-16Q傘齒輪彈性座封閘閥性能參數
公稱壓力：1.0～2.5MPa
工作溫度：0～80℃
法蘭標準：GB/T17241.6GB9113
公稱通經：50～400mm
適用介質：水、油、氣等
試驗標準：GB13927AP1598
Z545X-16Q傘齒輪彈性座封閘閥零件材料
|
名稱 |
材質 |
|
閥體 |
HT200、球墨鑄鐵、鑄鋼 |
|
閘板 |
球墨鑄鐵外覆EPDM |
|
中口墊 |
NBR、EPDM |
|
密封圈 |
NBR |
|
支架 |
HT200、球墨鑄鐵、鑄鋼 |
|
閥桿 |
不銹鋼 2Cr13 |
|
螺栓 |
鍍鋅 |
|
壓蓋 |
球墨鑄鐵、鑄鋼 |
|
閥桿螺母 |
銅合金 |
|
手輪（傳動帽） |
球墨鑄鐵 |
Z545X-16Q傘齒輪彈性座封閘閥外形尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
|
HA |
322 |
332 |
350 |
420 |
581 |
581 |
736 |
882 |
1009 |
1300 |
1380 |
|
HC |
374 |
398 |
429 |
524 |
721 |
736 |
942 |
1031 |
1117 |
1655 |
1805 |
