明桿彈性座封/軟密封閘閥Z41X-10/16Q
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
Z41X-10/16Q明桿彈性座封/軟密封閘閥介紹：
Z41X明桿軟密封閘閥采用最優質的球墨鑄鐵鑄造而成，具有強度高、重量輕，幾何尺寸精確的特點，閘板具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用戶的要求加裝開閉指示柱，或電動、氣動執行機構。密封、防銹功能極佳，安全可靠，使用壽命長?？闪⑹脚P式安裝，廣泛用于給排水系統、污水處理系統、市政建設及礦山、治金、電廠等行業。
Z41X-10/16Q明桿彈性座封/軟密封閘閥主要特點：
明桿彈性座封閘閥，除具有彈性座封閘閥的優點之外,并可以較直觀閥門開度,啟閉迅速可靠,故常應用消防及工業系統.一般安裝于距地面較高位置。

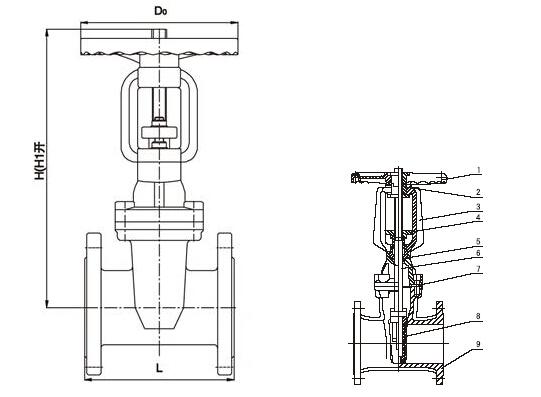

Z41X-10/16Q明桿彈性座封/軟密封閘閥結構圖：
Z41X-10/16Q明桿彈性座封/軟密封閘閥的主要零件材料：
|
材料 |
|
|
閥體 |
HT200 QT450 |
|
閘門 |
QT450襯EPDM |
|
支架 |
HT200 QT450 |
|
密封圈 |
耐油橡膠 |
|
閥蓋 |
QT450 HT200 |
|
閥桿 |
2Cr13 |
|
“ O”形密封圈 |
耐油橡膠 |
Z41X-10/16Q明桿彈性座封/軟密封閘閥主要技術參數：
|
型號 |
公稱壓力 ﹝MPa﹞ |
試驗壓力﹝MPa﹞ |
適用溫度 |
適用介質 |
|
|
殼體 |
密封 |
||||
|
Z41X-10/16Q |
1.0 |
1.5 |
1.1 |
≤80℃ |
水、油品、 污水、海水 |
|
1.6 |
2.4 |
1.76 |
|||
Z41X-10/16Q明桿彈性座封/軟密封閘閥的主要外形尺寸：
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
|
Hmin（全開） |
322 |
332 |
350 |
420 |
581 |
581 |
736 |
882 |
1009 |
1300 |
1380 |
|
Hmax(全開) |
374 |
398 |
429 |
524 |
721 |
736 |
942 |
1013 |
1117 |
1655 |
1805 |
