彈性座封閘閥Z45X-10/16Q
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
Z45X-10/16Q彈性座封閘閥介紹：
本公司制造技術的基礎上按照國家標準生產的彈性座封閘閥，利用閘板整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象。
Z45X-10/16Q彈性座封閘閥適用范圍：
廣泛用于自來水、污水、建筑、石油、化工食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
Z45X-10/16Q彈性座封閘閥特點：
1、整體包膠：閘板采用整體包膠，其良好的覆蓋性與精確的幾何尺寸，保證密封可靠，壽命長。
2、耐腐蝕：內腔采用無毒環氧樹脂涂裝，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統。
3、三“O”密封：閥桿采用三道O型環密封，摩擦阻力小，開關輕巧，不漏水。

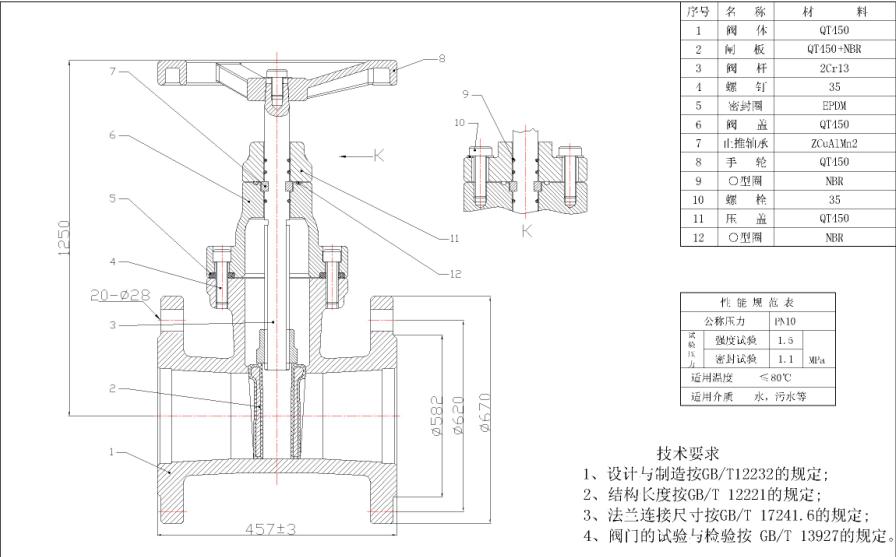

Z45X-10/16Q彈性座封閘閥結構圖：
Z45X-10/16Q彈性座封閘閥主要零件材料：
|
材料 |
|
|
閥體 |
球墨鑄鐵 |
|
閘門 |
球墨鑄鐵外覆 EPDM |
|
螺栓 |
鍍鋅 |
|
密封圈 |
耐油橡膠 |
|
閥蓋 |
球墨鑄鐵 |
|
閥桿 |
不銹鋼 |
|
“ O”形密封圈 |
耐油橡膠 |
Z45X-10/16Q彈性座封閘閥主要參數：
|
型號 |
公稱壓力 ﹝MPa﹞ |
試驗壓力﹝MPa﹞ |
適用溫度 |
適用介質 |
|
|
殼體 |
密封 |
||||
|
Z45X-10/16Q |
1.0 |
1.5 |
1.1 |
≤80℃ |
水、油品、 污水、海水 |
|
1.6 |
2.4 |
1.76 |
|||
Z45X-10/16Q彈性座封閘閥主要外形尺寸：
|
公稱通徑DN（mm） |
尺寸 |
||
|
L |
D0 |
H |
|
|
50 |
178 |
175 |
240 |
|
65 |
190 |
175 |
270 |
|
80 |
203 |
200 |
310 |
|
100 |
229 |
200 |
330 |
|
125 |
254 |
240 |
380 |
|
150 |
267 |
270 |
460 |
|
200 |
292 |
305 |
530 |
|
250 |
330 |
360 |
680 |
|
300 |
356 |
360 |
720 |
|
350 |
381 |
360 |
830 |
|
400 |
406 |
450 |
950 |
|
450 |
432 |
450 |
1020 |
|
500 |
457 |
660 |
1250 |
|
600 |
508 |
660 |
1305 |
|
700 |
610 |
750 |
1550 |
|
800 |
660 |
850 |
1750 |
|
900 |
711 |
－ |
1950 |
|
1000 |
811 |
－ |
2170 |
