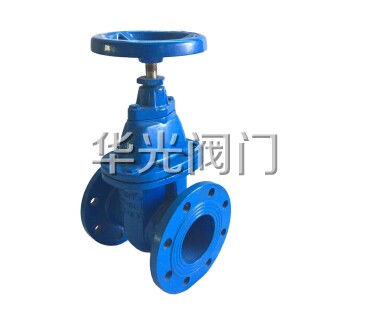

Z45T/W-10Q球墨鑄鐵暗桿閘閥介紹：

Z45T/W-10Q球墨鑄鐵暗桿閘閥的啟閉件為閘板，在運行時閘板的運動方向會與介質的流動方向相互垂直。通常Z45T/W-10Q球墨鑄鐵暗桿閘閥只做全開或是全關，它不適合用來作調節和節流使用。

Z45T/W-10Q球墨鑄鐵暗桿閘閥原理：

Z45T/W-10Q球墨鑄鐵暗桿閘閥在工作中高度會保持不變的狀態，安裝它的空間量小，適合做成大口徑或是安裝在對閘閥又要求的工況環境中。閥桿螺母都設置在閘板上，手輪開始轉動運行的同時會帶動閥桿轉動，從而使閘板提升通過閥門底端以及閥瓣上的導槽，將旋轉的運動轉換為直線運動，也就是將操作轉矩轉換為操作推力。

將閥門開啟后，閘板提升高度到到與閥門通徑相等的1:1倍時，介質就能暢通流淌，不過在工作運行時，是沒有辦法做監視。一般的用戶在使用Z45T/W-10Q球墨鑄鐵暗桿閘閥，都是以閥桿的頂點作為標志，所以通常為了保障該閘閥能夠順利安全的工作運行，會在開到頂點的位置上在倒回做1~2圈的旋轉動作。

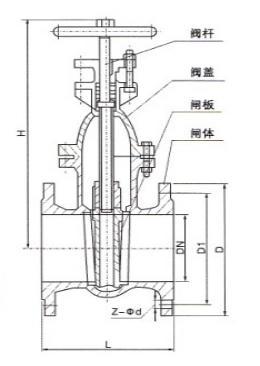

Z45T/W-10Q球墨鑄鐵暗桿閘閥結構圖：

Z45T/W-10Q球墨鑄鐵暗桿閘閥的作用和主要用途：

Z45T/W-10Q球墨鑄鐵暗桿閘閥不但具有彈性座封閘閥的優點，同時它也具有自身獨特的優勢。它利用彈性閘板產生微量變形的補償效果來達到良好的密封目的，具有開關輕便、密封可靠、使用壽命長、彈性記憶力佳、安裝維修方便等特點。該閘閥的閥體采用的是球墨鑄鐵制造而成，因此它的重量非常輕便，只有傳統閘閥的20%~30%左右，廣泛用于石油、化工、污水、自來水、食品、醫藥、輕紡、治金、電力、船舶、能源系統等管路上作截流與調節裝置來使用。

Z45T/W-10Q球墨鑄鐵暗桿閘閥的規格和性能參數：

公稱壓力：1.0～2.5MPa

工作溫度：0～80℃

法蘭標準：GB/T17241.6GB9113

公稱通經：50～600mm

適用介質：水、油、氣等

試驗標準：GB13927AP1598

Z45T/W-10Q球墨鑄鐵暗桿閘閥零件材料：

Z45T/W-10Q球墨鑄鐵暗桿閘閥特點：

1.Z45T/W-10Q球墨鑄鐵暗桿閘閥的結構簡單、緊湊，獨特的設計方案，使得該閘閥剛性好，通道暢通無阻，流體的阻力小;

2.密封面材質選用的是不同硬度的不銹鋼和硬質合金制造而成，增長了使用壽命;

3.Z45T/W-10Q球墨鑄鐵暗桿閘閥采用柔性石墨來進行填料，密封性能可靠，操作方便靈活;

4.Z45T/W-10Q球墨鑄鐵暗桿閘閥的結構形式為剛性楔式單閘板雙閘板形式、彈性楔式單閘板;

5.Z45T/W-10Q球墨鑄鐵暗桿閘閥的驅動方式有很多，可依據客戶的需求進行挑選，例如手動、電動、氣動、齒輪傳動等等。
