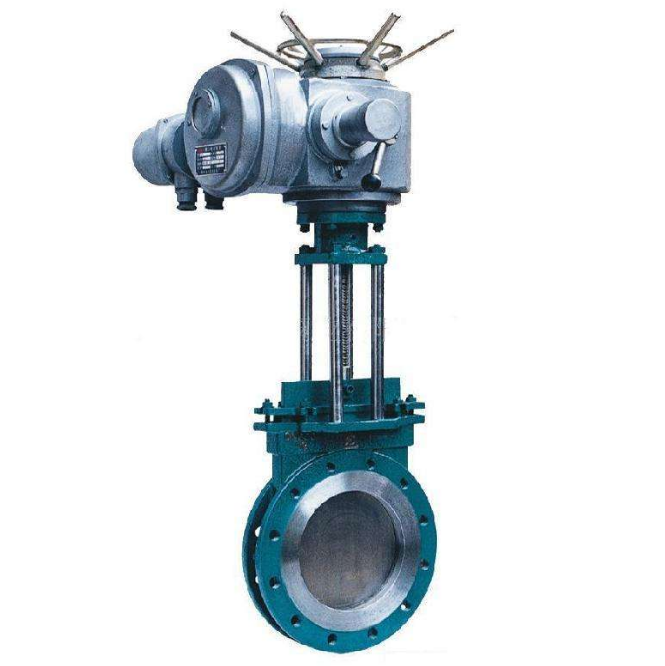

電動刀型閘閥Z973H-6
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
銷售：0592-7152801
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
【Z973H-6電動刀型閘閥介紹】
Z973H-6電動刀型閘閥是一種做直線運動的閥門，它與Z型多回轉執行機構相配，有開關型和智能型。此閥門操作簡單是一種最常見的啟閉閥，它利用閘板的上下工作來接通和關斷管道中的流體介質。廣泛用于電力、冶金、石油、化工、造紙、污水處理等部門。
【Z973H-6電動刀型閘閥特點】
1、流體阻力小，密封面受介質的沖刷和侵蝕小(閘板開啟度高)
2、開啟較有力，密封性能好，介質流向不受限制，不攏流，不降壓力。
3、形體簡單，制造工藝性好，使用范圍廣。
4、閉閥所需力矩較小。
【Z973H-6電動刀型閘閥零件材料】
|
零件名稱
|
零部件材料
|
|||
|
JB/T7298
|
API
6D
|
|||
|
閥門/閥蓋
|
WCB
|
WCB
|
A352-LCB
|
A351-CF8M
|
|
閘板
|
2Cr13+ENP
|
20CrMoV+STL
|
ANSI
410+ENP
|
ANSI
316+ENP
|
|
閥桿
|
2Cr13
|
2Cr13
|
A182-F6a
|
A182-F316S
|
|
閥座
|
25+PTFE
|
20CrMoV+STL
|
A105+PTFE
|
A182-F316+PTFE
|
|
填料
|
NBR/FPM
|
柔性石墨
|
聚四氟乙烯
|
|
|
墊片
|
18-8/柔性石墨
|
|||
|
螺栓
|
35
|
35CrMo
|
A193-B7M
|
A193-B8
|
|
適用溫度
|
-29~250℃
|
-29~550℃
|
-46~250℃
|
-40~200℃
|
|
適用介質
|
水、油品
|
蒸汽、油品
|
丙烷、乙烯
|
硝酸類
|
【Z973H-6電動刀型閘閥性能參數】
|
公稱壓力 |
試驗壓力(MPa)
|
適用介質
|
工作溫度計 |
|
|
殼 體
|
密 封
|
|||
|
0.6
|
0.9
|
0.66
|
煤漿、水灰渣
|
≤100-900℃
|
|
1.0
|
1.5
|
1.1
|
||
【Z973H-6電動刀型閘閥外形尺寸】
|
公稱壓力 |
L
|
D
|
D1
|
D2
|
D0
|
H
|
n-M
|
|
1.0PN
|
|||||||
|
50
|
43
|
160
|
125
|
100
|
220
|
295
|
4-M16
|
|
65
|
46
|
180
|
145
|
120
|
220
|
305
|
4-M16
|
|
80
|
60
|
195
|
160
|
135
|
240
|
330
|
4-M16
|
|
100
|
60
|
215
|
180
|
155
|
240
|
380
|
8-M16
|
|
125
|
60
|
245
|
210
|
185
|
280
|
415
|
8-M16
|
|
150
|
60
|
280
|
240
|
210
|
360
|
490
|
8-M20
|
|
200
|
70
|
335
|
295
|
265
|
360
|
550
|
8-M20
|
|
250
|
80
|
390
|
350
|
320
|
400
|
693
|
12-M20
|
|
300
|
90
|
440
|
400
|
368
|
500
|
796
|
12-M20
|
|
350
|
100
|
500
|
460
|
428
|
500
|
895
|
16-M20
|
|
400
|
110
|
565
|
515
|
482
|
550
|
1004
|
16-M22
|
|
450
|
110
|
615
|
565
|
532
|
550
|
1110
|
20-M22
|
|
500
|
120
|
670
|
620
|
585
|
600
|
1210
|
20-M22
|
|
600
|
130
|
780
|
725
|
685
|
700
|
1460
|
20-M27
|
|
700
|
165
|
895
|
840
|
800
|
800
|
1680
|
24-M27
|
|
800
|
180
|
1010
|
950
|
905
|
800
|
1910
|
24-M30
|
|
900
|
203
|
1110
|
1050
|
1005
|
800
|
2130
|
28-M30
|
|
1000
|
216
|
|
1160
|
1115
|
900
|
2380
|
28-M30
|

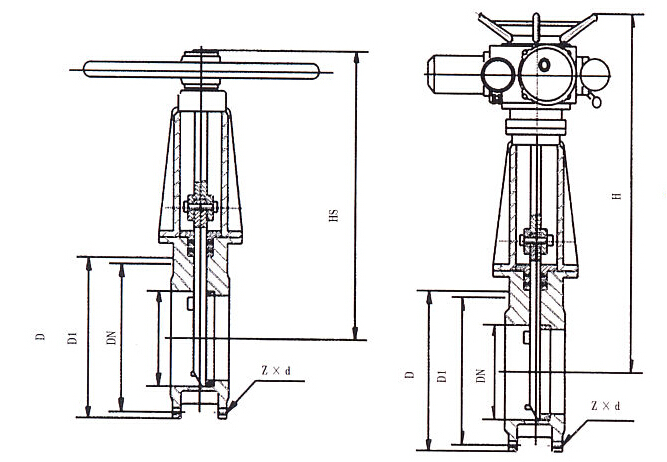

【Z973H-6電動刀型閘閥結構圖】
