明桿楔式閘閥的啟閉件為閘板，閘板的運動方向與介質的流動方向是相互垂直的，通常只做全開或是全關，不能作調節與節流適用。閘板有兩個密封面，密封面最經常形成的是楔式閘板閥，楔形的角度是依據閥門的參數來定。

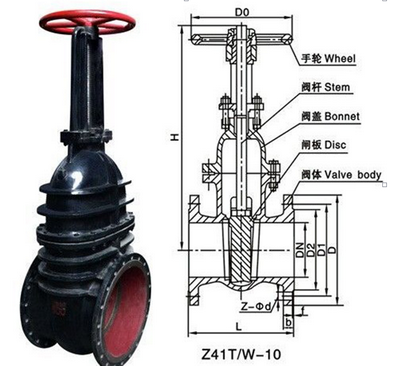

z41明桿楔式閘閥結構圖

　　一、明桿楔式閘閥特點：

　　1.結構緊湊，合理的設計方案，使得閥門的剛性好、通道暢通無阻、介質的阻力小;

　　2.密封面的材質選用不銹鋼與硬質合金制造而成，使用的壽命長;

　　3.結構形式可分為多種，彈性楔式單閘板或是剛性楔式單閘板雙閘板形式等;

　　4.選用柔性的石墨進行填料，密封可靠，操作方便、靈活;

　　5.驅動方式可選用手動、氣動、電動、齒輪傳動等。

　　二、明桿楔式閘閥執行標準：

　　設計規范：GB/T 12234

　　結構長度：GB/T 12221

　　連接法蘭：JB/T 79

　　試驗與檢驗：JB/T 9092

　　壓力-溫度：GB/T 9131

　　產品標識：GB/T 12220

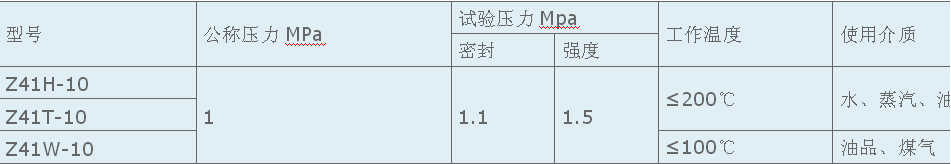

　　三、明桿楔式閘閥主要技術參數：

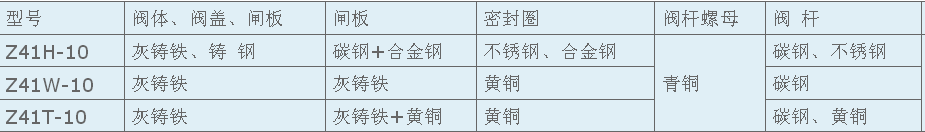

　　四、明桿楔式閘閥主要零件材料：

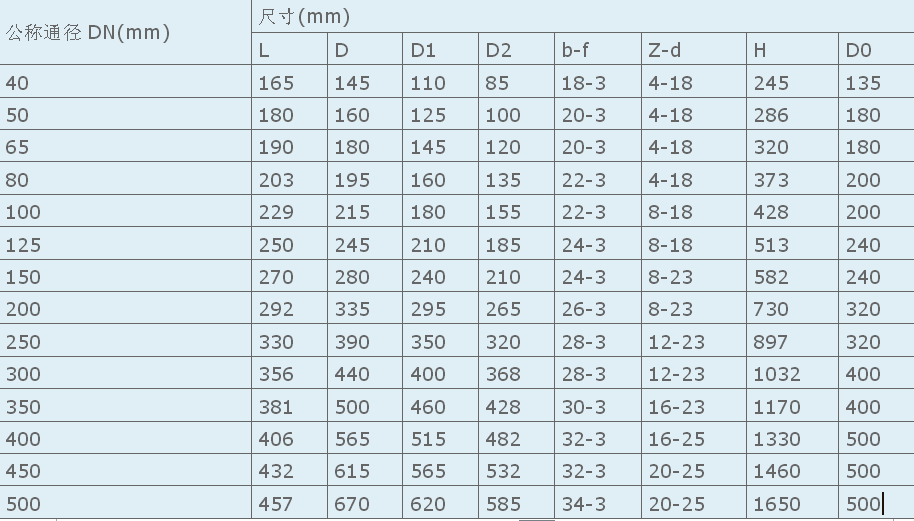

　　五、明桿楔式閘閥外形尺寸：

　　明桿楔式閘閥是一種自動閥，它是依靠介質的壓力將閘板密封面壓向另一個方向的閥座密封面，使得兩個密封面緊密重合從而保障密封效果。明桿楔式閘閥的閘板可做成一個整體，通常稱為剛性閘板;或是改善它的工藝性，從而彌補在加工過程中出現的偏差，這種閘板稱為彈性閘板。更多信息，您可以登錄880658.cn跟我們客服進行詢價！
