壓力自緊密封閥蓋齒輪傳動鑄鋼閘閥Z561Y
質量穩(wěn)定：實行全過程質量監(jiān)控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
【Z561Y壓力自緊密封閥蓋齒輪傳動鑄鋼閘閥介紹】
Z561Y壓力自緊密封閥蓋齒輪傳動鑄鋼閘閥結構緊湊、體積小、剛性好、密封安全可靠。關閉件(閘板)采用彈性結構，在工作中能自動補償由于異常負荷或溫度引起的閥體變形。因此，密封可靠，并且不會產生閘板楔柱。通徑大于等于NPS10"，壓力級150磅級和通徑大于等于NPS6"、壓力級600~2500磅級的手動閥門，其操作裝置中配有滾動軸承，啟閉輕松。主體材料，內件材料，填料，墊片、緊固件的材料可根據用戶要求或實際工況條件合理組合。NPS≤10"的閘閥，其閥座可為更換式內螺紋連接的閥座，可任意組合與關閉件密封面材質配對，以滿足工況要求，延長使用壽命。
【Z561Y壓力自緊密封閥蓋齒輪傳動鑄鋼閘閥特點】
1、產品的設計制造符合美國國家標準ANSI B16.34，美國石油學會標準API6D和API600要求。
2、結構緊湊、體積小、剛性好、密封安全可靠。
3、關閉件(閘板)采用彈性結構，在工作中能自動補償由于異常負荷或溫度引起的閥體變形。因此，密封可靠，并且不會產生閘板楔柱。
4、通徑大于等于NPS10"，壓力級150磅級和通徑大于等于NPS6"、壓力級600~2500磅級的手動閥門，其操作裝置中配有滾動軸承，啟閉輕松。
5、主體材料，內件材料，填料，墊片、緊固件的材料可根據用戶要求或實際工況條件合理組合。
6、NPS≤10"的閘閥，其閥座可為更換式內螺紋連接的閥座，可任意組合與關閉件密封面材質配對，以滿足工況要求，延長使用壽命。
【Z561Y壓力自緊密封閥蓋齒輪傳動鑄鋼閘閥零件材料】
|
序號 |
零件名稱 |
WCB |
LCB |
WC6 |
WC9 |
|
08 |
螺栓螺母 |
B7/2H |
L7/4 |
B16/ 4/7 |
B16/ 4/7 |
|
07 |
填料壓蓋 |
Graphite |
Graphite |
Graphite |
Graphite |
|
06 |
墊片 |
Soft lron |
Soft lron |
SS304 |
SS304 |
|
05 |
止推環(huán) |
A105 |
A182 F304 |
A182 F11 |
A182 F22 |
|
04 |
支承環(huán) |
A105 |
A182 F304 |
A182 F11 |
A182 F22 |
|
03 |
支架 |
A216 Gr WCB |
A352 Gr LCB |
A271 Gr WC6 |
A271 Gr WC9 |
|
02 |
閥蓋 |
A216 Gr WCB |
A352 Gr LCB |
A271 Gr WC6 |
A271 Gr WC9 |
|
01 |
閥體 |
A216 Gr WCB |
A352 Gr LCB |
A271 Gr WC6 |
A271 Gr WC9 |
【Z561Y壓力自緊密封閥蓋齒輪傳動鑄鋼閘閥性能參數】
| 工作溫度 Working temp | 碳鋼425℃；合金鋼570℃ |
| 閥體材料 Body matenal | V型：ZG20CrMoV 其余型：ZG25 WCB V Type ZG20CrMoV Other type ZG25 WCB |
| 適用介質 Applicable media | 水、蒸汽 Water.Steam |
【Z561Y壓力自緊密封閥蓋齒輪傳動鑄鋼閘閥外形尺寸】
|
型號 |
公稱通徑 DN/mm |
主要尺寸/mm Majn dimensions |
重量/kg |
||||||||||||||||
|
L |
D1 |
D2 |
|||||||||||||||||
|
150 |
650 |
164 |
200 |
302 |
||||||||||||||
|
175 |
750 |
186 |
223 |
426 |
|||||||||||||||
|
200 |
800 |
200 |
262 |
445 |
|||||||||||||||
|
225 |
850 |
233 |
282 |
465 |
|||||||||||||||
|
250 |
950 |
275 |
325 |
1020 |
|||||||||||||||
|
300 |
1194 |
312 |
380 |
1820 |
|||||||||||||||
|
100 |
525 |
100 |
133 |
205 |
||||||||||||||
|
125 |
600 |
129 |
168 |
220 |
|||||||||||||||
|
150 |
700 |
150 |
200 |
310 |
|||||||||||||||
|
175 |
750 |
170 |
223 |
430 |
|||||||||||||||
|
200 |
800 |
200 |
262 |
450 |
|||||||||||||||
|
225 |
850 |
220 |
282 |
480 |
|||||||||||||||
|
250 |
950 |
265 |
325 |
1080 |
|||||||||||||||
|
300 |
1194 |
305 |
380 |
1850 |
|||||||||||||||

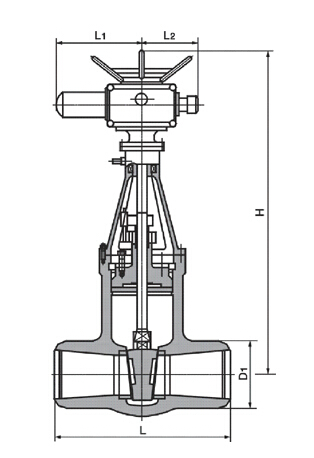

【Z561Y壓力自緊密封閥蓋齒輪傳動鑄鋼閘閥結構圖】
