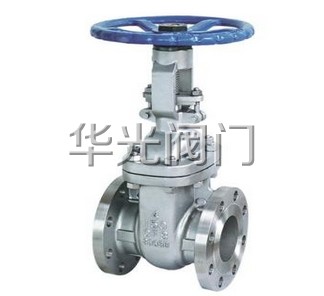

API、JIS閘閥Z40H
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
【API、JIS閘閥Z40H介紹】
API、JIS閘閥Z40H適用于公稱壓力PN1.0～16.0MPa，工作溫度-29～425℃(碳鋼)及-40～200℃(不銹鋼)的名種管路上，用于截斷或接通管路中的介質。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質，驅動方式有手動、傘齒輪傳動及電動。
【API、JIS閘閥Z40H特點】
1、產品的設計制造符合美國國家標準ANSI B16.34，美國石油學會標準API6D和API600要求。
2、結構緊湊、體積小、剛性好、密封安全可靠。
3、關閉件(閘板)采用彈性結構，在工作中能自動補償由于異常負荷或溫度引起的閥體變形。因此，密封可靠，并且不會產生閘板楔柱。
4、通徑大于等于NPS10"，壓力級150磅級和通徑大于等于NPS6"、壓力級600~2500磅級的手動閥門，其操作裝置中配有滾動軸承，啟閉輕松。
5、主體材料，內件材料，填料，墊片、緊固件的材料可根據用戶要求或?qū)嶋H工況條件合理組合。
6、NPS≤10"的閘閥，其閥座可為更換式內螺紋連接的閥座，可任意組合與關閉件密封面材質配對，以滿足工況要求，延長使用壽命。
【API、JIS閘閥Z40H零件材料】
|
體蓋瓣 Body Cover
Disc
|
閥桿
Stem |
密封面
Sealing Face |
墊片（環）
Sealing Shim |
填料 Packing
|
工作溫度℃Working Temperature
|
適用介質Suitable Medium
|
|
WCB
|
2Cr13
|
13Cr
STL 木體材料 With Body Material 尼龍 Nylon |
增強柔性石墨 13Cr/柔性石墨Enhanced Flexible
Graphite
1Cr13/Flexible Graphite SFB-2 08軟鋼 08 Soft Steal F304 F316 F304L F316L |
柔性石墨 增強柔性石墨
Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE |
≤425
|
水 蒸汽
油品
Water Steam Petroleum Products |
|
WC1
|
38CrMoAl 25Cr2MoV
|
≤425
|
||||
|
WC6
|
≤540
|
|||||
|
WC9
|
≤570
|
|||||
|
C5 C12
|
≤540
|
|||||
|
CF8
|
F304
|
≤200
|
硝酸
醋酸 尿素 Nitric acid Acetic acid |
|||
|
CF8M
|
F316
|
|||||
|
CF3
|
F304L
|
|||||
|
CF3M
|
F316L
|
【API、JIS閘閥Z40H性能參數】
|
Z40H閘閥PN20～PN100性能參數 |
|||||||
|
公稱壓力（Lb） |
強度試驗 |
水密封試驗 |
氣密封試驗 |
|
|||
|
MPa |
Lbf/in2 |
Mpa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
|
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5～0.7 |
60～100 |
|
|
300 |
7.8 |
1125 |
5.6 |
815 |
|
||
|
600 |
15.3 |
2225 |
11.2 |
1630 |
|
||
【API、JIS閘閥Z40H外形尺寸】
|
DN
|
600Lb凸面法蘭（RF） 主要尺寸Dimensions（mm）
|
重量 |
||||||||
|
mm
|
in
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H
|
D0
|
|
|
15
|
1/2
|
165
|
95
|
66.5
|
35
|
14.5
|
4-16
|
169
|
160
|
5.9
|
|
20
|
3/4
|
190
|
117
|
82.5
|
43
|
16
|
4-19
|
193
|
180
|
7.5
|
|
25
|
1
|
216
|
124
|
89
|
51
|
17.5
|
4-19
|
230
|
200
|
10.2
|
|
32
|
11/4
|
229
|
133
|
98.5
|
63
|
21
|
4-19
|
246
|
200
|
16.7
|
|
40
|
11/2
|
241
|
156
|
114.3
|
73
|
22.5
|
4-22
|
283
|
240
|
17.4
|
|
50
|
2
|
292
|
165
|
127
|
92
|
33
|
8-19
|
425
|
280
|
44
|
|
65
|
21/2
|
330
|
190
|
149.4
|
105
|
36
|
8-22
|
485
|
320
|
55
|
|
80
|
3
|
356
|
210
|
168.1
|
127
|
39
|
8-22
|
510
|
350
|
80
|
|
100
|
4
|
432
|
273
|
216
|
157
|
45
|
8-25
|
610
|
400
|
145
|
|
125
|
5
|
508
|
330
|
266
|
186
|
52
|
8-29
|
700
|
450
|
187
|
|
150
|
6
|
559
|
356
|
292.1
|
216
|
55
|
12-29
|
820
|
500
|
241
|
|
200
|
8
|
660
|
419
|
349.3
|
270
|
63
|
12-32
|
920
|
600
|
309
|
|
250
|
10
|
787
|
508
|
432
|
324
|
71
|
16-35
|
1080
|
650
|
522
|
|
300
|
12
|
838
|
559
|
489
|
381
|
74
|
20-35
|
1220
|
650
|
779
|
|
350
|
14
|
889
|
603
|
527
|
413
|
77
|
20-38
|
1473
|
700
|
1108
|
|
400
|
16
|
991
|
686
|
603
|
470
|
84
|
20-41
|
1651
|
800
|
1503
|
|
450
|
18
|
1092
|
743
|
654
|
533
|
90
|
20-45
|
1727
|
800
|
1939
|
|
500
|
20
|
1194
|
813
|
724
|
584
|
96
|
24-45
|
2019
|
800
|
2733
|
|
600
|
24
|
1397
|
940
|
838
|
692
|
109
|
24-51
|
2155
|
--
|
4177
|

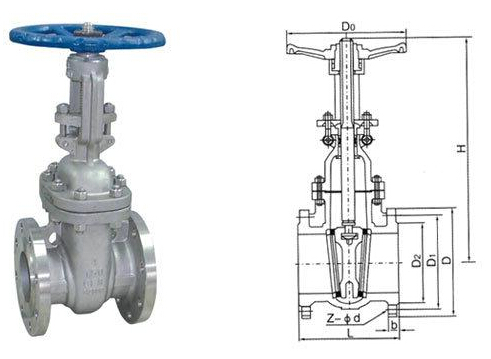

【API、JIS閘閥Z40H結構圖】
