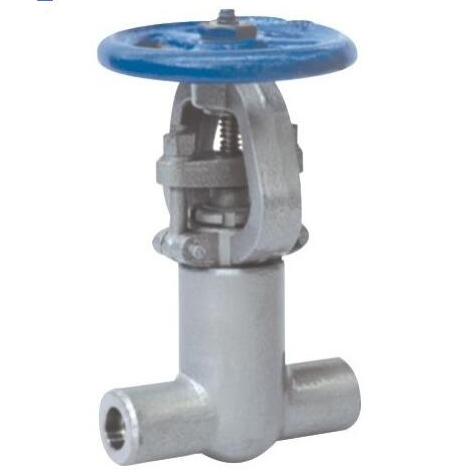

壓力自緊密封閥蓋鑄鋼閘閥Z61Y
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
【Z61Y壓力自緊密封閥蓋手輪操作鑄鋼閘閥介紹】
Z61Y壓力自緊密封閥蓋手輪操作鑄鋼閘閥啟閉件是剛性實心閘板，閘板的運動方向與流體方向相垂直，可作全開或全關用，閥體采用整體鍛造，非常適合高溫高壓工況用。閘閥流體阻力小，密封面受介質的沖刷和侵蝕小，開閉較省力，介質流向不受限制，不擾流、不降低壓力，形體簡單，結構長度短，制造工藝性好，適用范圍廣。
【Z61Y壓力自緊密封閥蓋手輪操作鑄鋼閘閥特點】
1、中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好支管兩端為焊接連接適應不同的接管要求。
2、閘板和閥座的密封面采用 司太立( stellite )鈷基硬質合金堆焊而成運動密封硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好使用壽命長。
3、閥桿經調質和表面氮化處理-有良好的抗腐蝕性和抗擦傷性。
【Z61Y壓力自緊密封閥蓋手輪操作鑄鋼閘閥零件材料】
|
名 稱
|
閥體、閥蓋
|
閘板、密封面
|
閥桿
|
閥桿螺母
|
填料
|
|
|
Z61Y-100/160
|
C
|
鍛鋼
|
鉻不銹鋼堆
焊硬質合金
|
鉻不銹鋼
|
鑄鋁青銅
|
夾銅絲石棉盤根
|
|
P
|
鍛不銹鋼
|
|||||
|
I
|
鍛Cr5Mo
|
|||||
|
公稱壓力 PN/MPa Nominal pressure |
試驗壓力/MPa Seal test | ||
|
殼體強度試驗 Shell strength |
上密封試驗 Back seal test |
密封試驗 Seat test |
|
| 1.0 | 1.5 | 1.1 | 1.1 |
| 1.6 | 2.4 | 1.8 | 1.8 |
| 2.5 | 3.8 | 2.8 | 2.8 |
| 4.0 | 6.O | 4.4 | 4.4 |
| 6.4 | 8.6 | 7.O | 7.0 |
| 1O.O | 15.O | 11.O | 11.O |
【Z61Y壓力自緊密封閥蓋手輪操作鑄鋼閘閥外形尺寸】
|
NPS
|
縮徑
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
/
|
|
全徑
|
/
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
|
L
|
92
|
111
|
111
|
120
|
120
|
140
|
178
|
210
|
|
|
H（開）
|
169
|
197
|
197
|
236
|
246 |
283
|
330
|
354
|
|
|
W
|
100
|
125
|
125
|
160
|
160
|
180
|
200
|
240
|
|
|
重量
|
螺栓式
|
2.5
|
4.3
|
4.2
|
6.6
|
8.8
|
12.5
|
17.2
|
23.5
|
|
焊接式
|
2.4
|
4.2
|
4.0
|
6.3
|
8.7
|
12.1
|
17.2
|
22.0
|
|

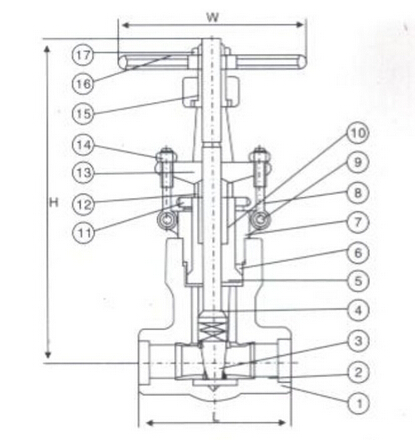

【Z61Y壓力自緊密封閥蓋手輪操作鑄鋼閘閥結構圖】
